PEEK（聚醚醚酮，Polyether Ether Ketone）是目前市場上最接近「完美材料」的超高性能熱塑性工程塑料。從半導體製程腔體、航太引擎零件、脊椎融合器，到石化廠密封件，PEEK 的足跡遍佈人類最嚴苛的工業場景。然而，PEEK 的選型失誤代價極高——一顆用錯等級的密封件，可能造成廠房停機；一件未取得植入級認證的骨科植入物，則可能引發法律責任。本指南將一次整合 等級選型矩陣、化學相容禁區、CNC 加工 SOP、競品比較與 FAQ，幫助工程師與採購人員做出最精準的決策。
第一章：PEEK 是什麼？從分子結構到核心優勢
化學結構：「2醚1酮」的黃金比例
PEEK 屬於聚芳醚酮（PAEK）家族，其重複單元由 2 個醚基（-O-）與 1 個酮基（C=O） 交替組成。這個獨特的「2:1 醚酮比例」賦予了 PEEK 兩大關鍵特性：
- 醚基（醚鍵）：提供鏈段柔韌性與優異的耐化學性——電子雲密度均勻分佈在整個主鏈上，使多數酸鹼和有機溶劑難以攻擊聚合物骨架
- 酮基（羰基）：提供分子鏈的剛性與耐熱性，使 PEEK 的熔點高達 343°C，玻璃轉移溫度（Tg）達 143°C
PEEK 的半結晶結構（結晶度約 30～35%）使它同時兼具結晶區的高剛性強度，與非結晶區的韌性——這正是其機械性能遠超同類熱塑性材料的根本原因。
五大核心性能一覽
| 性能指標 | 數值 | 意義 |
| 熔點 | 343°C | 可承受高壓蒸氣滅菌（121°C～134°C）並保有大量安全裕度 |
| 長期連續使用溫度 | 250°C | 超越 99% 熱塑性材料，僅次於 PTFE 等氟系材料 |
| 拉伸強度（Pure） | 132～148 MPa | 約等同鋁合金 6061 的 2/3，密度卻只有鋁的一半 |
| 楊氏模數 | 3.6 GPa | 接近人體皮質骨（14～20 GPa），遠低於鈦合金（110 GPa） |
| 吸水率 | < 0.5% | 遠低於 PA（尼龍）的 1.5%～3%，尺寸穩定性極佳 |
第二章：五大等級選型決策矩陣——60 秒找到你的 PEEK
PEEK 最常見的選型失誤，不是選錯材料，而是在不對的場景選了對的材料卻選了錯誤的等級。以下矩陣整合了業界最常用的 5 種等級，並附上最關鍵的「禁用場景」。
五大等級 × 應用場景選型矩陣
| 等級 | 添加物 | 核心優勢 | 典型場景 | ⛔ 禁用場景 |
| Pure PEEK（純料） | 無 | 最佳電氣絕緣性、化學相容性最廣、透明 X 光、食品醫療合規性最高 | 半導體晶圓治具、電氣絕緣零件、初始驗證試樣 | ❌ 不適合高負載滑動磨耗場合（無自潤滑性） |
| PEEK GF30（玻纖 30%） | 30% 玻璃纖維 | 剛性（彎曲模量 +50%）、耐蠕變性、尺寸穩定性全面提升 | 結構件、電子連接器、油氣設備承壓殼體 | ❌ 電氣絕緣性下降；❌ 不適合需要 X 光透射的醫療應用 |
| PEEK CF30（碳纖 30%） | 30% 碳纖維 | 最高拉伸強度、最低磨耗率、導熱性提升 | 高負載軸承、飛機結構件、賽車引擎零件、高壓密封件 | ❌ 具導電性，嚴禁用於電氣絕緣部件 |
| PEEK PVX（HPV 軸承級） | 10% PTFE + 石墨 + 碳纖 | 最低摩擦係數（無需外部潤滑）、優異的 PV 值 | 自潤滑軸承、滑動環、耐磨密封環、幫浦葉輪 | ❌ 靜態密封承壓能力低於 CF30 |
| ESD PEEK（靜電消散級） | 碳黑 / 奈米碳管 | 表面電阻 10⁴～10⁷ Ω/sq，精準靜電消散 | 半導體設備晶圓夾持、IC 測試治具、潔淨室零件 | ❌ 導電填料影響 X 光透射性；❌ 成本顯著高於 Pure PEEK |
快速選型口訣
將需求拆解成三個維度：
- 環境（溫度 / 化學介質 / 潔淨等級）
- 功能（承載結構 / 滑動耐磨 / 電氣絕緣 / 靜電消散）
- 合規（食品級 / 醫療植入級 / 半導體潔淨室規範）
三個維度交叉後對應等級：通常從 Pure PEEK 試樣驗證為起點，逐步往特殊等級迭代，風險最低、成本最可控。
第三章：化學相容性完整指南——「耐所有化學品」是最危險的誤解
PEEK 確實有極廣的化學相容性，能抵抗大多數酸、鹼、溶劑與油品。但「能打多數」不等於「無敵」——有三類介質足以突破 PEEK 的防線：
三大化學相容禁區
禁區一：高濃度氧化性強酸
高濃度**硫酸（>96%）與硝酸（>50%）**可直接攻擊 PEEK 的聚合物骨架，造成分子鏈斷裂、材料崩解。風險隨溫度升高急劇增加——室溫下可能只有輕微表面侵蝕，但 80°C 以上可在數小時內造成完全失效。替代建議：改用 PTFE 或 PFA 等全氟材料。
禁區二：特定有機溶劑（致膨潤）
DMSO（二甲基亞碸）、THF（四氫呋喃）、二氯甲烷（DCM）、氯仿 等溶劑會滲透進 PEEK 的非結晶區，造成體積膨脹（膨潤）與機械性能下滑。短暫接觸影響有限，但長時間浸泡（尤其是高溫條件）會造成不可逆的尺寸變化與強度損失。
禁區三：條件疊加效應（最容易被忽略的陷阱）
「單一介質在常溫下相容」不等於「高溫 + 高濃度 + 長時浸泡也相容」。溫度每升高 10°C，化學反應速率約加倍——原本「勉強相容」的組合，在條件疊加後可能迅速惡化。實務建議：凡是苛刻工況，請一律向供應商索取針對具體介質 + 溫度 + 濃度組合的實測 TDS 數據。

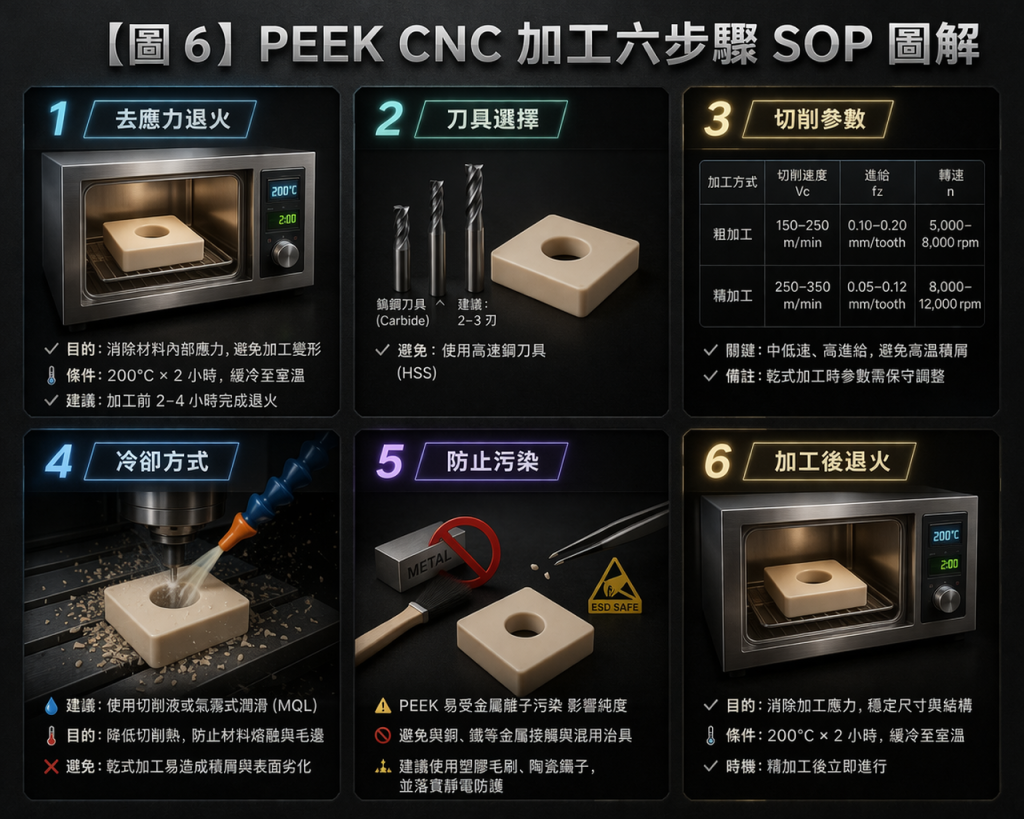

第四章：PEEK CNC 加工防失誤 SOP
PEEK 的加工失誤代價是一般工程塑料的 10～100 倍。以下 6 個步驟是降低廢品率的核心 SOP：
步驟一：加工前退火（去殘留應力）
PEEK 棒材或板材在製造過程中會因急速冷卻產生殘留應力。若直接加工，切削力釋放殘留應力後，零件會在加工後繼續變形，導致尺寸超差。
退火條件：將 PEEK 工件置於烘箱中，以 200°C 保溫 4 小時，再緩慢降至室溫（降溫速率 ≤ 2°C/分鐘）。
步驟二：刀具選擇
- 推薦使用硬質合金（Carbide）刀具或金剛石塗層（DLC）刀具
- 避免使用高速鋼（HSS）刀具——在 PEEK 的切削熱下容易磨耗，且可能污染工件表面
- CF30 等碳纖填充等級具有高磨耗性，刀具磨耗速率比純料快 3～5 倍，需更頻繁換刀
步驟三：切削參數速查表
| 加工方式 | 等級 | 切削速度 | 進給率 | 切削深度 |
| 銑削 | Pure PEEK | 150～300 m/min | 0.05～0.15 mm/tooth | 0.5～2.0 mm |
| 銑削 | GF30 / CF30 | 100～200 m/min | 0.03～0.10 mm/tooth | 0.3～1.5 mm |
| 車削 | Pure PEEK | 200～400 m/min | 0.10～0.30 mm/rev | — |
| 車削 | GF30 / CF30 | 100～250 m/min | 0.05～0.20 mm/rev | — |
核心原則：PEEK 導熱性極差（約 0.25 W/m·K，約為鋁合金的 1/800），熱量集中在切削刃。應採用「較慢速度 + 較高進給率」的組合，讓切屑帶走熱量。
步驟四：冷卻方式
- 壓縮空氣吹掃：最常用的方式，同時帶走切屑防止二次切削
- 微霧冷卻（Mist Cooling）：適合精密加工
- ❌ 禁用油性切削液：礦物油可能與某些 PEEK 等級不完全相容，且殘留油脂難以清洗
步驟五：防污染清機 SOP
PEEK 的加工溫度（射出成型約 360～400°C）遠高於大多數工程塑料。若機台曾加工其他塑料，殘留材料在此溫度下會完全降解，生成碳化物與酸性氣體，直接污染 PEEK 並導致整批脆化報廢。
清機步驟：使用高流動性的 PEEK 清洗料，以高溫（400°C）連續清機，確認出料顏色由雜色恢復為原色後，再正式生產。
步驟六：加工後退火（穩定尺寸）
精密零件（尺寸公差 < ±0.05 mm）在粗加工後，應進行中間退火（150°C × 2 小時），釋放加工過程中產生的新殘留應力，再進行精加工。最終精加工完成後，再做一次退火。
第五章：PEEK vs 競品材質深度比較
選用簡則：
- 需要植入人體或食品接觸 → PEEK（植入級）
- 需要最強耐化學性 → PPS 或 PTFE（視機械強度需求決定）
- 需要最高耐溫（>250°C 長期）→ PI 或 PAI
- 預算有限但仍需高性能 → PEI（Ultem）
第六章：植入級 vs 工業級 PEEK——一個等級之差，法規天壤之別
醫療器械廠商最常踩的地雷：工業級 PEEK 與植入級 PEEK 外觀完全相同，但法規地位天壤之別。
| 比較維度 | 工業級 PEEK | 植入級 PEEK |
| 生物相容性認證 | 無 | ISO 10993 全套（細胞毒性、致敏性、全身毒性等） |
| 原料純度 | 一般工業規格 | 嚴格限制殘留單體、添加劑種類與含量 |
| 批次追溯 | 通常無完整記錄 | 全批次 CoA，可追溯至原料合成 |
| 適用法規 | 無特殊規範 | FDA 21 CFR / CE MDR / 台灣 TFDA 醫材規範 |
| 代表品牌 | Victrex 450G、Ensinger TECAPEEK | Victrex PEEK-OPTIMA™、Evonik VESTAKEEP™、Ensinger TECAPEEK MT |
| 價格差異 | 基準 | 約 2～5 倍 工業級價格 |
⚠️ 法律警告：使用工業級 PEEK 製造植入物，在台灣依《醫療器材管理法》可能面臨產品下架、罰款與刑事責任。申請 TFDA/CE/FDA 認證前，請確認原料批次文件具備完整的 ISO 10993 生物相容性測試報告。
第七章：PEEK 迷思破解 FAQ（共 10 題）
Q1：PEEK 為什麼這麼貴？有沒有更便宜的替代品？
PEEK 的合成需要在約 300°C 的高溫下進行縮合聚合，反應條件嚴苛、良率控管困難，且全球主要原料供應商高度集中（Victrex、Solvay、Evonik）。若預算有限，可考慮：① PEI（Ultem）：耐溫 170°C，FDA 合規，成本約 PEEK 的 40%；② PPS：耐溫 220°C，耐化學性更強，成本約 PEEK 的 30%。但兩者均無法完全替代 PEEK 的「耐溫 + 耐化學 + 生物相容」三合一組合。
Q2：PEEK 可以高壓蒸氣滅菌（Autoclave）嗎？
可以。PEEK 的熔點 343°C 遠高於標準滅菌溫度（121°C～134°C），是手術器械與消毒托盤的優選。但需注意：① 反覆蒸氣滅菌（>1,000 次）後，純料 PEEK 可能因吸濕與熱循環應力而緩慢降解；② 需確認選用食品/醫療等級 PEEK（Pure 或醫療認證等級），非 GF/CF 填充等級。
Q3：PEEK CF30 可以用在醫療應用嗎？
CF30（碳纖填充）本身具有生物相容性問題爭議——碳纖顆粒在體內的長期穩定性研究仍在持續中，且 CF30 的黑色外觀會影響 X 光透射性（喪失 PEEK 的影像相容優勢）。醫療應用（尤其植入物）以 Pure PEEK 或 HA 塗層 PEEK 為主流選擇。
Q4：PEEK 真的可以取代鈦合金做骨科植入物嗎？
部分可以，但不是直接替換。鈦合金的多孔表面讓骨細胞可以直接長入形成強固鍵結；而 PEEK 表面為生物惰性，骨細胞無法直接附著。解決方案是使用 HA（羥基磷灰石）塗層 PEEK 或 多孔 PEEK（Porous PEEK），使其表面具備骨傳導性。在不需要骨整合的應用（如椎間融合器輔助螺絲固定）中，PEEK 可完全替代鈦合金並獲得更好的影像追蹤效果。
Q5：PEEK 的熱膨脹係數是多少？設計時需要補償嗎？
純料 PEEK 的線性熱膨脹係數（CTE）約為 47 × 10⁻⁶ /°C，約為鋁合金的 2 倍。在精密配合中，若工件從室溫（25°C）升至工作溫度（200°C），每 100mm 尺寸會膨脹約 0.82mm——必須納入設計補償。GF30 的 CTE 可降至約 20 × 10⁻⁶ /°C，CF30 更可降至約 16 × 10⁻⁶ /°C。
Q6：PEEK 可以 3D 列印嗎？列印件強度和 CNC 件一樣嗎？
可以。主流方式有 FFF（熔融沉積）與 SLS（選擇性雷射燒結）兩種，2024 年 FDA 已批准全球首個 3D 列印 PEEK 顱骨植入物。但 FFF 列印件的層間（Z 向）強度約僅有 XY 平面強度的 60～80%，遠低於 CNC 切削件。建議：複雜幾何形狀或客製化植入物可採 3D 列印，承載關鍵結構件仍以 CNC 切削為主。
Q7：ESD PEEK 是什麼？半導體廠怎麼選？
ESD PEEK 通過添加碳黑或奈米碳管，使表面電阻控制在 10⁴～10⁷ Ω/sq（靜電消散範圍），可安全釋放靜電而不產生火花。選型基準：① 晶圓接觸件 → ESD PEEK；② 腔體結構件（不接觸晶圓）→ Pure PEEK 或 CF30；③ 潔淨室低污染零件 → 確認 ICP-MS 離子析出率規格。
Q8：PEEK 可以用於食品接觸應用嗎？
純料 PEEK 和特定食品級配方均可取得 FDA 21 CFR 177.2415 認證，符合食品接觸法規。但需注意：GF30 和 CF30 填充等級中的玻纖 / 碳纖顆粒若析出，可能不符合食品接觸規範。食品加工設備應明確要求供應商提供「食品級（Food Grade）」認證文件。
Q9：PEEK 棒材和板材哪種更適合 CNC 加工？
棒材適合車削加工，各向同性較好，因為是從中心擠出成型。板材適合銑削加工，但需注意板材在厚度方向（Z 向）的機械性能略低於 XY 平面。一般原則：旋轉對稱零件（如密封環、軸承）優先選棒材；複雜幾何形狀的銑削件選板材。
Q10：如何辨別工業級與植入級 PEEK？
最可靠的方法：① 索取材料認證書（CoA）——植入級 CoA 必須包含批次號、原料合成廠商、ISO 10993 測試報告編號；② 確認品牌與型號——三大植入級品牌為 Victrex PEEK-OPTIMA™、Evonik VESTAKEEP™、Ensinger TECAPEEK MT；③ 外觀無法分辨——工業級與植入級的顏色、硬度、密度幾乎相同，必須依賴文件驗證。
第八章：PEEK 在半導體設備中的應用指南
| 應用位置 | 推薦等級 | 關鍵需求 | 注意事項 |
| 應用位置 | 推薦等級 | 關鍵需求 | 注意事項 |
| 晶圓固定治具 / 載具 | ESD PEEK | 靜電消散、低污染析出 | 確認 ICP-MS 離子析出率符合廠商規格 |
| 製程腔體結構件 | Pure PEEK 或 CF30 | 耐電漿腐蝕、尺寸穩定 | 電漿環境下 CF30 的碳纖析出需評估污染風險 |
| 機械手臂零件 | PEEK CF30 | 高剛性、輕量化、低熱膨脹 | 確認非電氣絕緣用途 |
| 腔體密封件 | FFKM 或 Pure PEEK | 耐腐蝕性氣體（HF、Cl₂） | 高腐蝕性製程建議改用 FFKM |
| 真空系統零件 | Pure PEEK | 超低逸氣率（< 1.0 × 10⁻⁶ Pa·L/s） | 需向供應商確認逸氣率數據 |
結語：選對 PEEK 等級，是精密工程師的核心競爭力
PEEK 不是「買最貴就最好」的材料，而是需要同時考量等級（等於功能）× 場景（等於禁用條件）× 合規（等於法律責任） 三個維度的系統化選材工程。希望本指南能成為您辦公室 / 工廠最常翻閱的一份選材參考手冊。
我們為工程師整理了：① 五大等級 × 應用場景矩陣、② CNC 加工推薦參數速查卡、③ PEEK × 30 種介質化學相容性矩陣，完全免費下載。
