PVDF（聚偏二氟乙烯，Polyvinylidene Fluoride）是氟系聚合物家族中最特殊的成員——它不只是一種「耐化學品的工程塑料」，更是目前唯一同時兼具壓電性、熱電性、高強度、可熔融加工四重特性的聚合物材料。從台灣半導體廠的超純水管件、石化廠耐腐蝕泵浦，到鋰電池正極黏結劑、建築幕牆 Kynar 烤漆、醫療超音波感測器——PVDF 的應用版圖橫跨工業、電子、醫療與消費市場。
然而，PVDF 也是市場上被誤解最多的材料之一：「PVDF 不就是鐵氟龍，耐溫 260°C 吧？」「PVDF 超濾膜可以直飲水對嗎？」「電池用 PVDF 快被取代了，這材料還有未來嗎？」這些誤解每年在台灣造成大量選材失誤與採購浪費。
本指南整合 等級選型矩陣、化學相容禁區、加工 SOP、競品材料比較、產業趨勢與 10 題 FAQ，幫助工程師、採購人員一次建立完整的 PVDF 知識體系。
第一章：PVDF 是什麼？分子結構與核心優勢

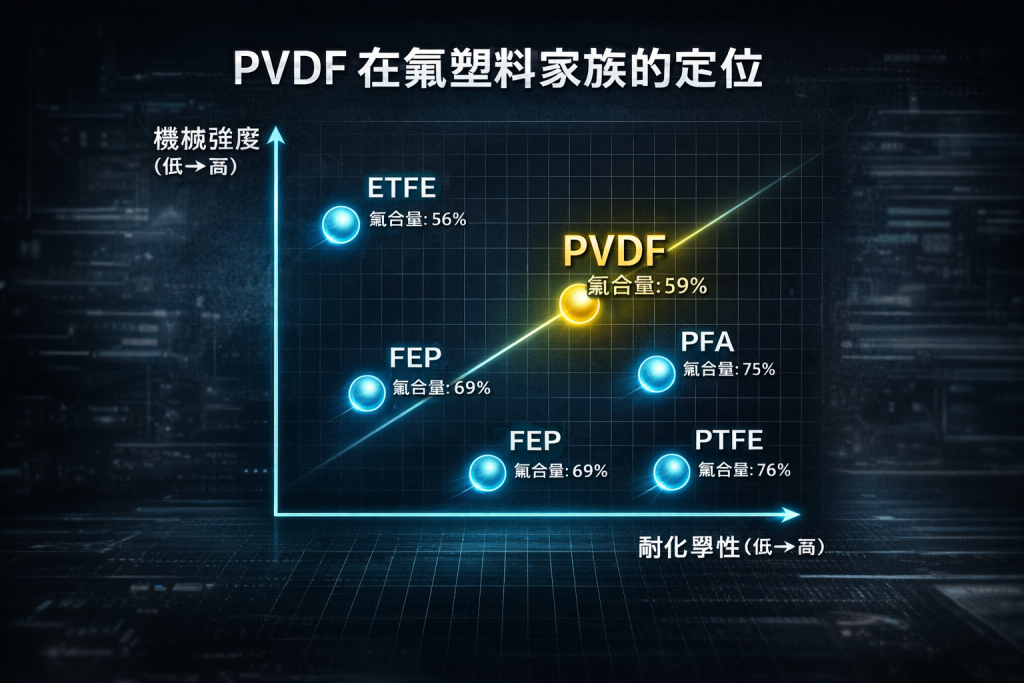

化學結構：氟含量 59% 的黃金平衡點
PVDF 的化學結構由 –CH₂–CF₂– 重複單元組成，氟含量約 59%。這個數字是理解 PVDF 在氟塑料家族中定位的關鍵：
| 材料 | 氟含量 | 長期耐溫 | 機械強度 | 可熔融加工 |
| PTFE | 76% | 260°C | ★★ | ❌粉末燒結 |
| PFA | 76% | 260°C | ★★★ | ✅ |
| FEP | 76% | 200°C | ★★ | ✅ |
| PVDF | 59% | 120°C | ★★★★★ | ✅ |
| ETFE | 40% | 150°C | ★★★★ | ✅ |
PVDF 的半結晶結構（結晶度約 50～60%）使其同時兼具結晶區的高剛性與非結晶區的韌性，這正是其機械強度遠超 PTFE 的根本原因。
五大核心性能
| 性能指標 | 數值 | 意義 |
| 長期使用溫度 | 120°C | 低於 PTFE/PFA（260°C），但遠高於一般工程塑料 |
| 拉伸強度 | 50～55 MPa | 約為 PTFE 的 2.5 倍 |
| 彎曲模量 | 2,000～2,500 MPa | 遠高於 PTFE（400 MPa），可做結構件 |
| 吸水率 | < 0.04% | 極低，尺寸穩定性優異 |
| 介電常數 | 8～10（1kHz） | 遠高於其他氟塑料，壓電應用的關鍵基礎 |
第二章：PVDF 五大等級完整選型矩陣
PVDF 最常見的選型失誤，不是選錯材料，而是在對的場景選了錯的等級。工業市場上 PVDF 主要分為以下五大等級：
五大等級 × 應用場景 × 禁用條件
| 等級 | 特徵 | 核心優勢 | 典型應用 | ⛔ 禁用場景 |
| Pure PVDF（純料） | 無填充，半透明米白色 | 最廣化學相容性、最佳電氣絕緣性、最低金屬析出 | 半導體超純水管件、電氣絕緣零件、水處理薄膜基材 | ❌ 高負載滑動磨耗；❌ 不適合高溫（>120°C）場合 |
| Glass-Filled PVDF（GF20/GF30） | 20～30% 玻璃纖維填充 | 剛性與耐蠕變性提升 30～50%，尺寸穩定性更好 | 承壓結構件、高壓管接頭、幫浦殼體 | ❌ 玻纖顆粒影響表面光滑度；❌ 化學相容性略降 |
| 高純 PVDF（Ultra-Pure） | 特殊純化製程，金屬離子控制至 ppb 級 | 離子析出量極低，不污染超純水與製程流體 | 半導體廠 CMP 漿料管路、蝕刻液輸送、UPW 系統 | ❌ 價格約為工業級 2～3 倍；❌ 不適合一般工業管路 |
| 電池級 PVDF（Battery Grade） | 高分子量粉末，可溶於 NMP，成膜性優異 | 高黏度、強附著力，正極製漿後電化學穩定性佳 | 鋰電池正極黏結劑（LFP、NMC、NCA 正極） | ❌ 僅適用電池製漿；❌ 遇強極性溶劑溶解（非結構用途） |
| ELS PVDF（靜電消散級） | 碳黑或奈米碳管添加，表面電阻 10⁴～10⁸ Ω/sq | 精準靜電消散，不產生火花 | 半導體晶圓載具、IC 測試治具、潔淨室零件 | ❌ 導電填料降低耐化學性；❌ 成本顯著高於 Pure PVDF |

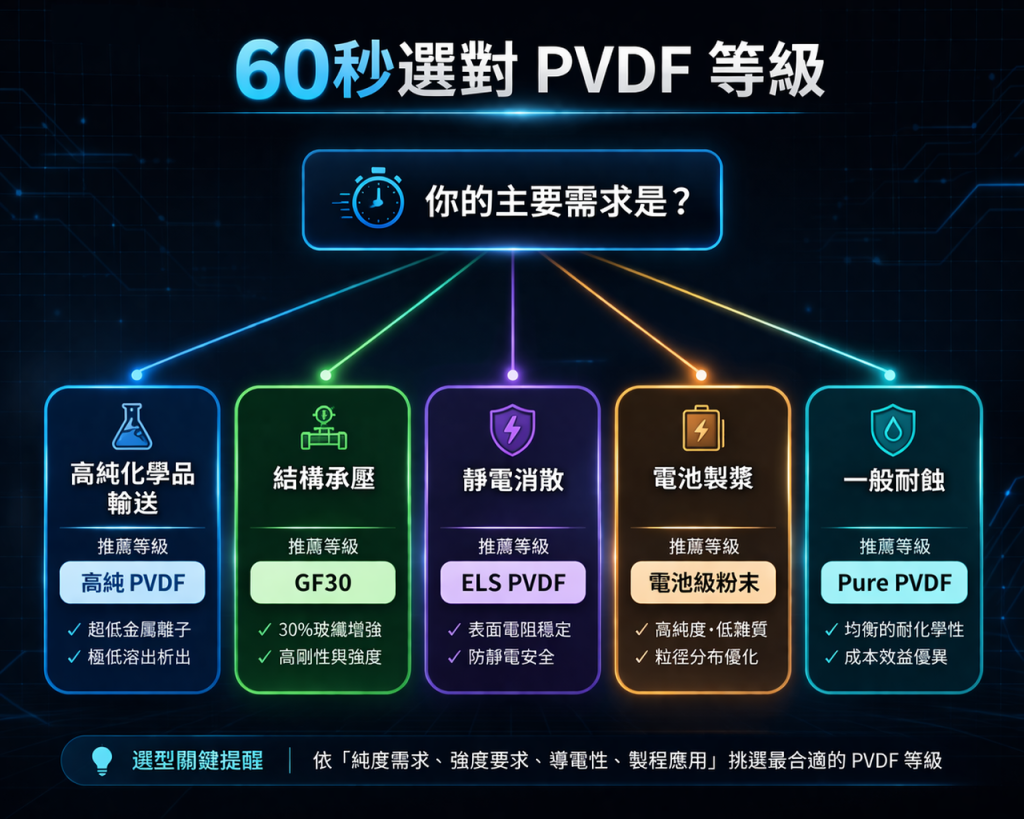

快速選型決策樹
- 需要輸送高純化學品（半導體） → 高純 PVDF
- 需要一般耐化學液體輸送 → Pure PVDF
- 需要高壓承載結構件 → GF30 PVDF
- 需要靜電消散（半導體治具） → ELS PVDF
- 需要鋰電池正極製漿 → 電池級 PVDF 粉末
第三章：化學相容性完整指南——「耐所有化學品」是最危險的誤解
PVDF 擁有極廣的化學相容性，能抵抗大多數酸、鹼、鹵素與油品。但**「能打多數」不等於「無敵」**——有三類介質足以突破 PVDF 的防線：

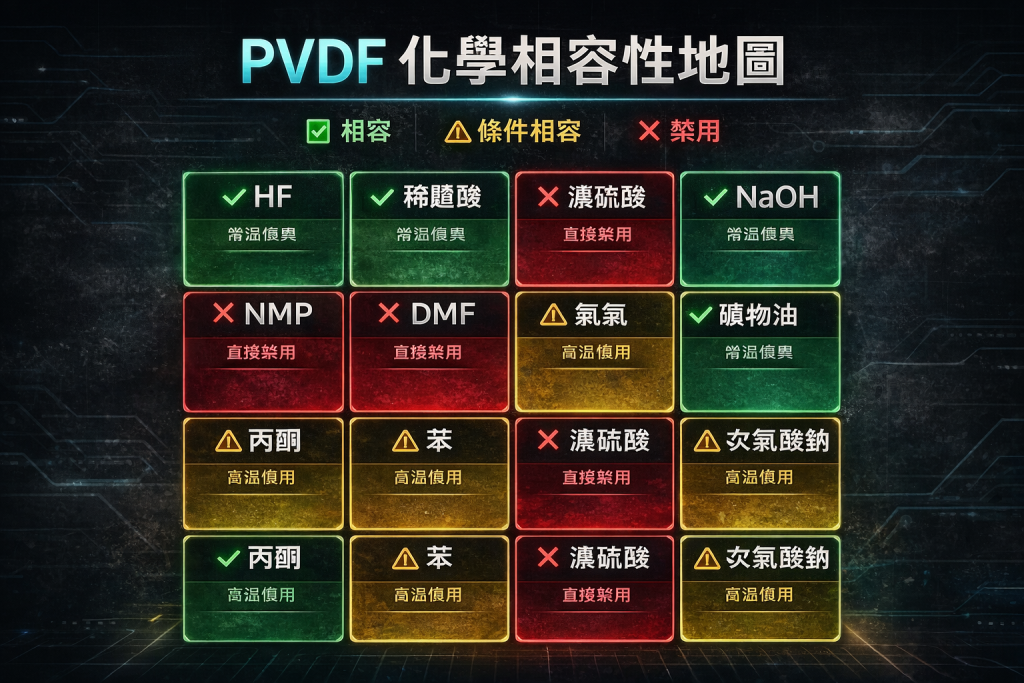

PVDF 化學相容性速查表
| 介質類別 | 具體例子 | 相容性 | 備註 |
| 稀鹽酸（<37%） | HCl | ✅ | 常溫下優異 |
| 稀硫酸（<70%） | H₂SO₄ | ✅ | 常溫下優異 |
| 濃硫酸（>96%） | 發煙硫酸 | ❌ | 直接攻擊分子鏈 |
| 濃硝酸（>50%） | 發煙硝酸 | ❌ | 高溫下尤其危險 |
| 氫氟酸（任何濃度） | HF | ✅ | PVDF 的核心優勢 |
| 強鹼（<50%） | NaOH | ✅ | 常溫下良好 |
| 強鹼（>50%，高溫） | 熱濃 NaOH | ⚠️ | 溫度高於 60°C 後明顯降解 |
| 有機溶劑（極性） | DMSO、DMF、NMP | ❌ | 電池製漿中 PVDF 本身溶於 NMP 即為證明 |
| 有機溶劑（非極性） | 礦物油、柴油 | ✅ | 優異 |
| 氯氣（氣態/水溶液） | Cl₂、次氯酸鈉 | ✅ | 水處理消毒核心優勢 |
| 酮類 | 丙酮、MEK | ⚠️ | 部分膨潤，需測試 |
| 芳香族溶劑 | 苯、甲苯 | ⚠️ | 輕微膨潤，避免長期接觸 |
三大化學相容禁區
禁區一：高濃度氧化性強酸
高濃度硫酸（>96%）與硝酸（>50%）可直接攻擊 PVDF 的聚合物骨架，造成分子鏈斷裂。風險隨溫度升高急劇增加——室溫下可能只有輕微表面侵蝕，但 80°C 以上可在數小時內造成完全失效。替代建議：改用 PTFE 或 PFA。
禁區二：強極性有機溶劑（致膨潤）
DMSO、DMF、NMP、THF 等強極性溶劑會滲透進 PVDF 的非結晶區，造成體積膨脹與機械性能下滑。最直接的例子是：電池製漿工程師將電池級 PVDF 粉末主動溶於 NMP 製成漿料——這同時說明了「PVDF 耐所有化學品」是最危險的誤解。
禁區三：溫度疊加效應（最容易被忽略的陷阱）
「單一介質在常溫下相容」不等於「高溫 + 高濃度 + 長時浸泡也相容」。溫度每升高 10°C，化學反應速率約加倍。原本「勉強相容」的組合，在條件疊加後可能迅速惡化。實務原則：凡苛刻工況，一律向供應商索取針對具體介質 + 溫度 + 濃度組合的實測 TDS 數據。
第四章：PVDF 加工 SOP——射出成型、擠出與 CNC 加工要點
射出成型關鍵參數
PVDF 的射出成型條件比一般工程塑料更嚴苛，以下是核心參數：
| 參數 | 建議範圍 | 注意事項 |
| 料筒溫度 | 220～280°C | 超過 300°C 開始分解，釋放有毒 HF 氣體 |
| 模具溫度 | 80～120°C | 模溫低會降低結晶度，影響機械性能與化學相容性 |
| 射出速度 | 中低速 | 高剪切速率加速降解 |
| 背壓 | 低背壓 | 避免剪切熱積累 |
| 乾燥條件 | 80°C × 4小時 | PVDF 吸濕率低但仍需預乾燥 |
CNC 加工要點
PVDF 的 CNC 加工相對容易，但有以下關鍵注意事項：
刀具選擇：推薦使用硬質合金（Carbide）刀具；PVDF 的切削特性與鋁合金相似，但韌性更高，需注意防止長切屑纏刀。
切削速度：銑削建議 200～400 m/min；車削建議 100～300 m/min。PVDF 導熱性差（0.17 W/m·K），建議使用壓縮空氣吹掃或水溶性切削液帶走切削熱。
加工後退火：精密零件（公差 < ±0.05mm）建議加工後在 100°C × 2小時 進行應力消除退火，防止殘留應力造成後續尺寸變化。
禁止使用油性切削液：礦物油雖然與 PVDF 相容，但油污殘留在半導體或高純應用的零件表面極難清洗，會造成後續組裝污染。

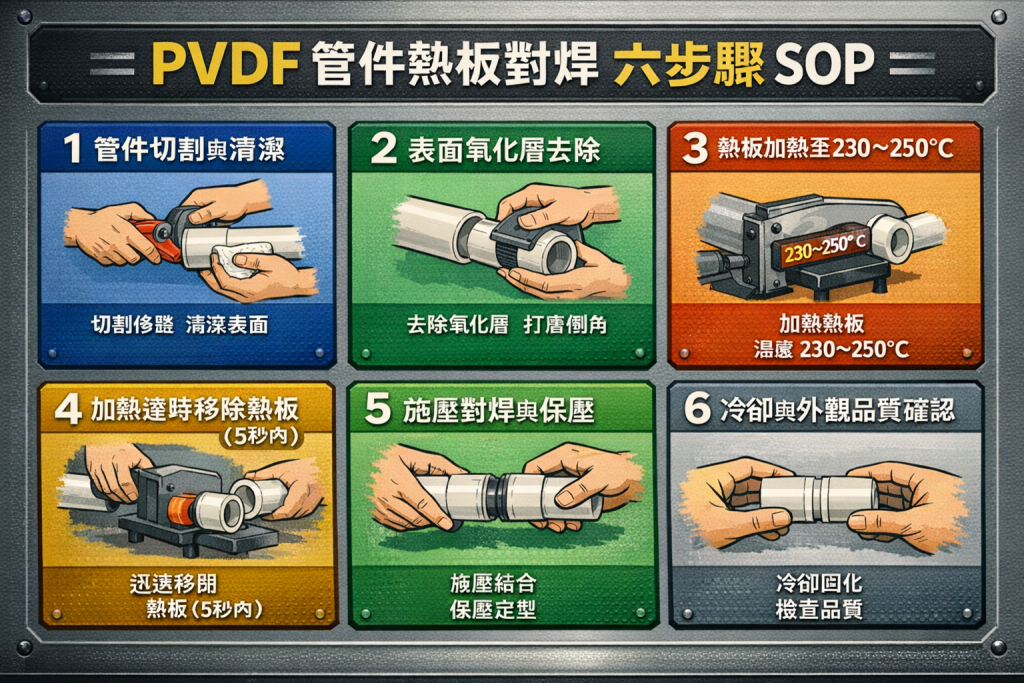

熱熔焊接 SOP（管件安裝）
PVDF 管件的現場安裝最常見的失誤是焊接溫度控制不當：
| 焊接方式 | 加熱溫度 | 適用管徑 | 注意事項 |
| 熱板對焊（Butt Fusion） | 230～250°C | DN 25 以上 | 熱板去除後需在 5 秒內完成對焊，超時接合強度不足 |
| 電熔接（Electrofusion） | 通電自控溫 | DN 20～200 | 接頭兩端管件表面需完全刮除氧化層 |
| 熱風焊（Hot Gas Welding） | 280～320°C（熱風） | 板材修補 | 填充棒材質必須與母材相同等級的 PVDF |

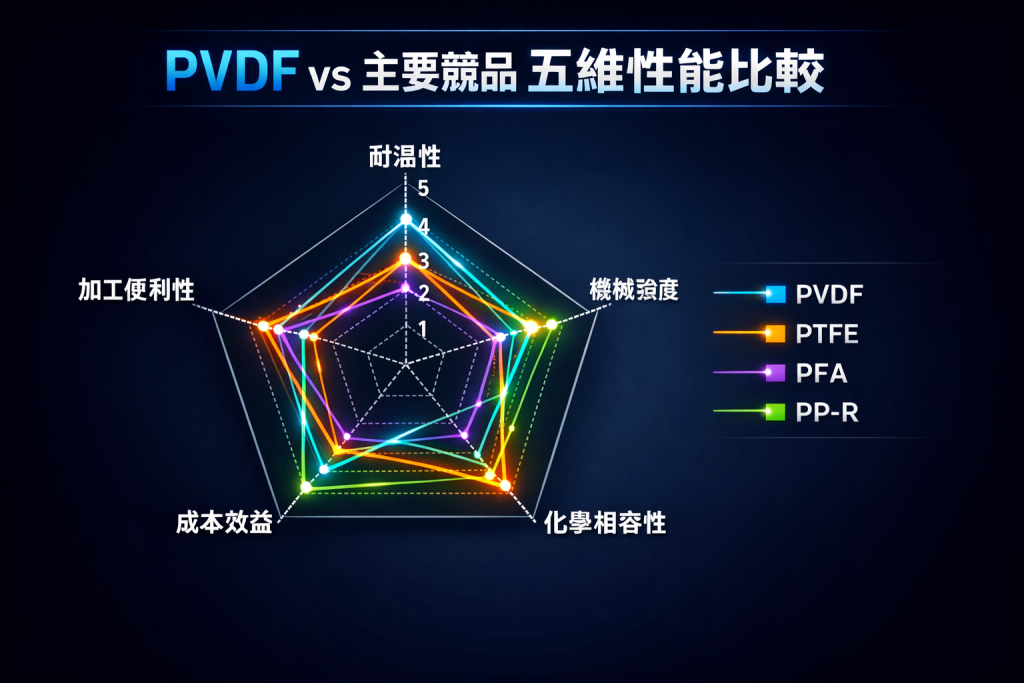

第五章：PVDF vs 競品材料深度比較
與主要競品的全面比較
| 比較維度 | PVDF | PTFE | PFA | UHMWPE | PP-R |
| 長期耐溫 | 120°C | 260°C | 260°C | 80°C | 95°C |
| 拉伸強度 | ★★★★★ | ★★ | ★★★ | ★★★ | ★★ |
| 耐 HF（氫氟酸） | ✅ | ✅ | ✅ | ❌ | ❌ |
| 耐濃硫酸 | ❌ | ✅ | ✅ | ❌ | ❌ |
| 耐氯氣 | ✅ | ✅ | ✅ | ⚠️ | ❌ |
| 可射出成型 | ✅ | ❌ | ✅ | ❌ | ✅ |
| 壓電性 | ✅ | ❌ | ❌ | ❌ | ❌ |
| 相對成本 | ★★★★ | ★★★ | ★★★★★ | ★★ | ★ |
| 食品/醫療合規 | ✅ | ✅ | ✅ | ✅ | ⚠️ |
選材邊界一句話說清楚
- 需要耐溫 >120°C 的化學管路 → 放棄 PVDF，選 PFA
- 需要最廣化學相容性（含濃硫酸） → 放棄 PVDF，選 PTFE 或 PFA
- 需要高強度 + 耐 HF + 可射出成型 → PVDF 是唯一選擇
- 需要壓電感測功能 → PVDF 是唯一熱塑性選擇
- 需要超低成本耐鹼管路 → 考慮 PP-R（性能差距極大但成本優勢明顯）
第六章：PVDF 在四大產業的應用深度解析
應用一：半導體與電子製造
PVDF 在半導體廠的應用核心是超純水（UPW）與化學品輸送管路。半導體製程對管材的要求極為嚴苛：金屬離子析出量必須控制在 ppb 甚至 ppt 級，任何污染都可能造成晶圓報廢。
高純 PVDF（Ultra-Pure PVDF）在這個場景中的優勢是：
- 金屬離子析出量（Na、Fe、Ca 等）< 1 ppb
- 耐氫氟酸（HF）、磷酸（H₃PO₄）、雙氧水（H₂O₂）等半導體製程化學品
- 可使用超音波熔接，接頭無金屬污染風險
- 比 PFA 便宜約 30～50%，在不需要耐高溫的製程段是最佳性價比選擇
注意事項：半導體用 PVDF 必須要求供應商提供ICP-MS 金屬析出測試報告，並確認是「半導體 / 高純等級」認證，而非一般工業管件。
應用二：水處理（超濾膜）
PVDF 中空纖維超濾膜（UF Membrane）是目前全球水處理廠高級淨水的主流技術。PVDF 在製膜應用中的核心優勢：
- 耐氯性極強：可承受高濃度次氯酸鈉（NaOCl）化學清洗，使用壽命顯著長於 PES（聚醚碸）膜
- 機械強度高：中空纖維管壁不易斷裂，減少膜絲斷裂漏水問題
- 孔徑均勻：0.03～0.1 μm 孔徑可有效截留細菌（>0.2 μm）、膠體與懸浮物
台灣已有多個自來水廠（包括高雄地區）導入 PVDF 超濾膜作為高級淨水製程，處理能力每日達數萬噸。
應用三：鋰電池（正極黏結劑）
PVDF 是目前鋰電池正極黏結劑的主流材料，其核心作用是：
- 黏附功能：將正極活性材料（LFP、NMC、NCA）黏著在鋁箔集電體上
- 電化學穩定性：在充放電電壓窗口（3.0～4.3V）內不發生氧化還原反應
- 成膜性：溶於 NMP 後可均勻塗布在鋁箔表面，形成緻密極片
PVDF 黏結劑的最大威脅：無氟水系黏結劑（CMC+SBR、PAA 系列）的技術成熟度快速提升。水系黏結劑可省去 NMP 溶劑（節省約 30% 製漿成本），且更環保。2024 年已有廠商在 LFP 正極實現量產替代，PVDF 在電池黏結劑市場的佔比預計在 2026～2030 年間逐步下降。
應用四：建築塗料（Kynar 500® 系列）
PVDF 在建築外牆金屬烤漆市場的應用以 Arkema 的 Kynar 500® 品牌認證為最高標準。Kynar 500® 配方規定塗料中 PVDF 樹脂含量 ≥ 70%，提供：
- 耐紫外線：20 年以上不褪色（符合 AAMA 2605 最高等級規範）
- 耐酸雨：長期抵抗酸性污染物侵蝕
- 自潔性：低表面能特性使污垢不易附著
台灣高樓建築幕牆鋁板多數採用 Kynar 500® 認證塗料。採購時需確認供應商出示 Kynar 500® 授權許可證書，非授權「PVDF 塗料」無法保證性能標準。
第七章：PVDF 市場現況與產業趨勢
全球市場規模
- 2024 年全球 PVDF 市場規模：約 13～27 億美元（含塗料加工品）
- CAGR（2024～2031）：約 5.3%
- 最大成長動能：水處理（東南亞、中東）、鋰電池（中美）、半導體（台灣、韓國、日本）

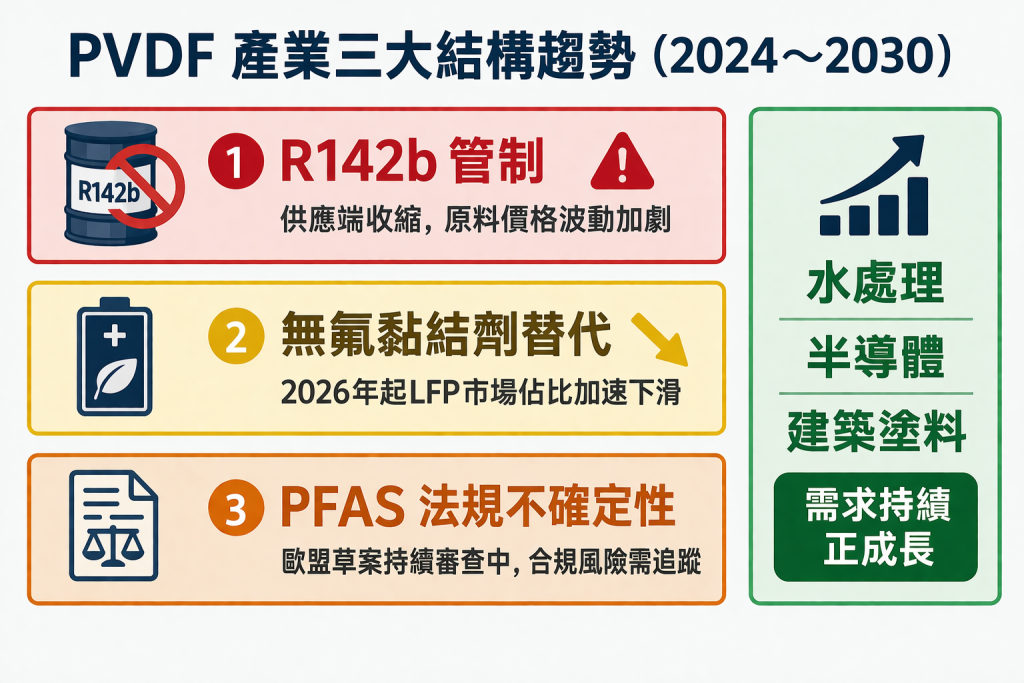

三大結構性趨勢
趨勢一：R142b 原料管制壓縮供應端
PVDF 的主要合成原料 R142b（1-chloro-1,1-difluoroethane）因破壞臭氧層，被納入《蒙特婁議定書》管制範疇，中國新增 R142b 產能受到嚴格審批。這使全球 PVDF 原料端面臨中長期供給限制，對需要大量電池級 PVDF 的鋰電廠商形成成本壓力。
趨勢二：無氟黏結劑替代，電池市場進入結構調整
2024 年無氟正極黏結劑已實現量產，部分電池廠商在 LFP 正極開始批量導入。預計 2026～2028 年將是 PVDF 電池黏結劑市場佔比加速下滑的關鍵窗口。然而，PVDF 在水處理、半導體與建築塗料的需求不受此影響，整體市場仍維持正成長。
趨勢三：PFAS 環保法規引發市場信心波動
歐盟 PFAS 限制法規草案雖然目前未明確禁止 PVDF（聚合物形式的氟材料在法規審查中與 PFOA、PFOS 等小分子污染物有本質區別），但市場對「含氟材料的長期合規風險」仍存在不確定性，部分下游廠商已開始提前評估替代方案。

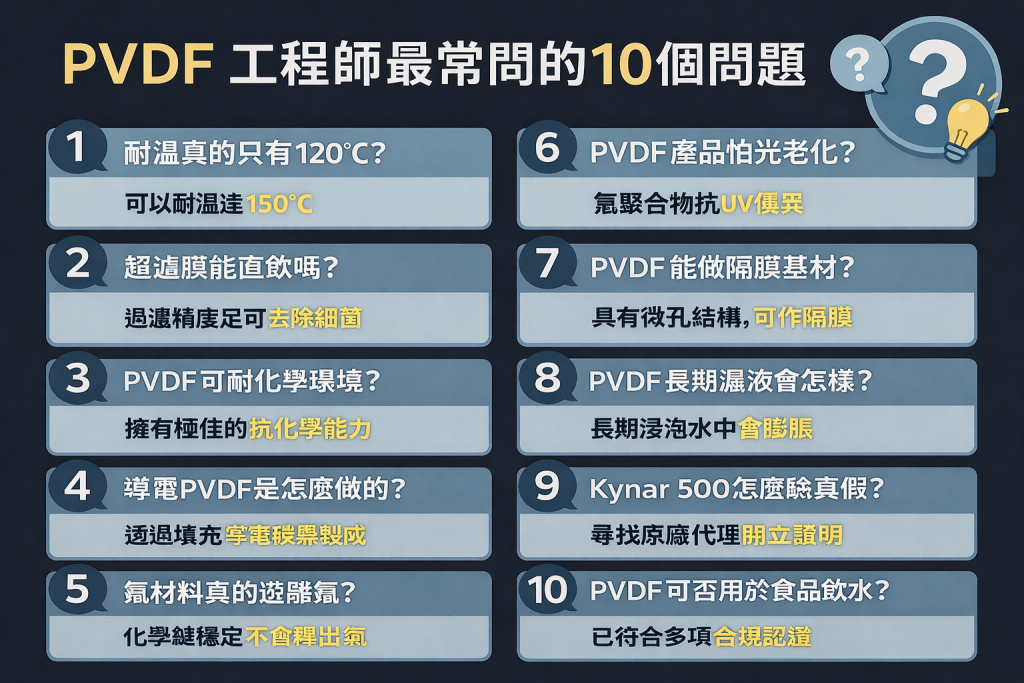

第八章：PVDF 常見問題 FAQ
Q1：PVDF 跟 PTFE（鐵氟龍）有什麼差別？
最核心的差別有三點：① 氟含量：PVDF 59% vs PTFE 76%，耐化學性 PVDF 略遜；② 耐溫：PVDF 長期 120°C vs PTFE 260°C，高溫場合 PVDF 無法替代 PTFE；③ 加工方式：PVDF 可射出成型與熔接，PTFE 只能粉末燒結，PVDF 在零件精度與設計自由度上大幅優於 PTFE。
Q2：PVDF 耐溫真的只有 120°C？我看有些資料寫 150°C 甚至 180°C？
這是 PVDF 市場上最常見的誤解來源。PVDF 的熔點約 170°C，短期耐溫可達 140～150°C，但長期連續使用溫度上限為 120°C。超過 120°C 長期使用，PVDF 會發生蠕變與強度下降。部分資料引用的是短期測試值或熔點，誤導工程師在高溫場合選用 PVDF，應改用 PFA（長期 260°C）。
Q3：PVDF 超濾膜可以完全替代 RO 膜做直飲水嗎？
不能完全替代。PVDF 超濾膜（孔徑 0.01～0.1 μm）可截留細菌、膠體與大分子有機物，但無法有效去除溶解性重金屬（如鉛、砷、鉻）、硝酸鹽、小分子有機污染物與病毒（部分型號可截留）。RO 膜（< 0.001 μm）可去除幾乎所有溶解性污染物。台灣地區如有重金屬污染疑慮，超濾膜需搭配活性碳或 RO 系統使用。
Q4：電池用 PVDF 真的快被取代了嗎？我要調整備料策略嗎？
電池黏結劑市場確實面臨替代壓力，但時間軸比多數媒體報導的悲觀。目前無氟黏結劑在 LFP 負極 已大量替代，LFP 正極替代進度約 10～20%，NMC/NCA 正極目前技術仍不成熟。建議：2026 年採購策略維持 PVDF 為主，同時小批量評估水系黏結劑；預計 2028 年後才需要大幅調整備料比例。
Q5：Kynar 500 和普通 PVDF 塗料有什麼差別？怎麼驗證真假？
Kynar 500® 是 Arkema 的商標授權認證，代表塗料配方中 PVDF 樹脂含量 ≥ 70%，符合 AAMA 2605 建築外牆最高性能規範。驗證方式：① 要求塗料商出示 Arkema Kynar 500® 授權許可證書（有編號可向 Arkema 官網核查）；② 要求提供 AAMA 2605 第三方測試報告；③ 索取 TGA 熱重分析報告確認 PVDF 含量 ≥ 70%。無法提供以上文件的「PVDF 塗料」，無法保證 20 年耐候性能。
Q6：PVDF 管件焊接為什麼容易失敗？怎麼提高良率？
PVDF 熱板對焊的最常見失敗原因有三：① 熱板溫度不準確：熱板實際溫度與設定溫度有偏差，建議每次作業前用紅外線溫度計確認；② 熱板移除時間過長：超過 5 秒後 PVDF 表面溫度急劇下降，對焊後熔合強度不足；③ 表面氧化層未清除：PVDF 管件表面的自然氧化層嚴重影響熔合，必須在對焊前 30 分鐘內完成表面刮除。建議選用有 DVS 2207 或 ASME B31.3 焊接程序認證的施工商。
Q7：高純 PVDF 和工業級 PVDF 外觀一樣，怎麼確認買到的是對的？
外觀確實幾乎無法分辨。確認方式：① 要求供應商提供 ICP-MS 金屬析出測試報告（需標示 Na、Fe、Ca、Mg、K 各項目析出值，應 < 1 ppb）；② 確認材料認證書（CoA）上標注「Ultra-Pure」或「Semiconductor Grade」；③ 要求供應商出示材料來源（Arkema、Solvay 等原料廠的高純等級出廠證明）。台灣工業管件市場有大量未達高純規格的 PVDF 以「PVDF 管件」名義銷售，半導體廠採購必須嚴格要求文件。
Q8：PVDF 廢料如何回收處置？可以一般塑料回收嗎？
不可以直接投入一般塑料回收。PVDF 的熔點（170°C）遠高於一般熱塑性塑料，若與 PE、PP 等混熔，會造成雜質污染。正確處置方式：① 材料廠商回收計畫：Arkema、Solvay 等廠商有部分廢料回收項目，可聯繫詢問；② 高溫焚化：PVDF 在高溫（>800°C）焚化爐中可完全燃燒，但需確認焚化設備有 HF 氣體洗滌系統；③ 廢舊電池正極 PVDF 去除：需要專業的 NMP 溶解或超臨界流體萃取工藝，不建議自行處理。
Q9：PVDF 的壓電性有什麼實際應用？一般工業有用到嗎？
PVDF 壓電性的工業應用主要集中在：① 醫療超音波感測器：PVDF 薄膜的寬頻響應特性使其在接觸式超音波探頭中廣泛應用；② 衝擊與振動感測：PVDF 薄膜可製成貼片式加速度感測器，成本遠低於壓電陶瓷；③ 可穿戴健康監測：PVDF 電紡纖維製成的柔性感測器可監測肌電訊號（EMG）與肌肉收縮（MMG）；④ 工業管道壓力監測：PVDF 薄膜感測器可感應管道中的動態壓力變化，反應速度快於傳統壓力感測器。
Q10：PVDF 在 PFAS 法規趨勢下，長期合規風險高嗎？
目前風險相對可控，但需持續追蹤。關鍵事實：① PVDF 是聚合物形式的氟材料，與 PFOA、PFOS 等被明確禁用的小分子 PFAS 在化學結構與環境行為上有本質差異；② 歐盟 PFAS 限制法規草案目前討論中的版本，對聚合物氟材料設有豁免窗口；③ 部分應用（如醫療、半導體、水處理）因無適當替代品，即使最終納管也可能享有長達 10～12 年的豁免期。建議：追蹤歐盟化學品管理局（ECHA）的 PFAS 限制更新，但目前無需緊急更換 PVDF 系統。
結語：選對 PVDF，是材料工程師的核心競爭力
PVDF 不是「選最貴就最好」的材料，而是需要同時考量等級（功能）× 場景（禁用條件）× 合規（法律責任）× 趨勢（產業走向） 四個維度的系統化選材工程。
在半導體廠，一個用錯等級的 PVDF 管件可能污染整條製程線；在水處理廠，誤信「PVDF 超濾膜等於 RO 膜」可能讓直飲水工程驗收不過；在鋰電廠，無視無氟黏結劑趨勢的採購策略可能讓成本競爭力落後兩年。
希望這份指南能成為您桌上最常翻閱的一份 PVDF 選材參考手冊。
