O 型環（O-Ring）是全世界使用最廣泛的密封元件，從家裡的水龍頭到深海採油設備，從精釀啤酒機到半導體製程機台，無所不在。然而，它體積雖小，選錯材質或裝錯方法，卻足以讓一座廠房停機，甚至引發工安事故。本指南將一次整合材質避雷、壓縮率計算、安裝 SOP 與 8 大失效診斷，幫助工程師與採購人員徹底解決 O 型環選用的所有疑問。
第一章：O 型環是什麼？60 秒搞懂密封原理
密封原理：靠「擠壓回彈力」封住一切
O 型環的截面是一個完整的圓形，當它被安裝進精準加工的「溝槽（Groove）」後，法蘭面或軸孔配合件會將其截面擠壓變形，使 O 型環的橡膠材料向四周撐開，緊緊貼合溝槽的每一個表面縫隙。當流體或氣體試圖從接觸面逃逸時，O 型環的回彈力（Resiliency）會主動對抗流體壓力，壓力越高、反彈力越大，密封效果反而更好——這就是 O 型環最迷人的「自增壓密封」特性。

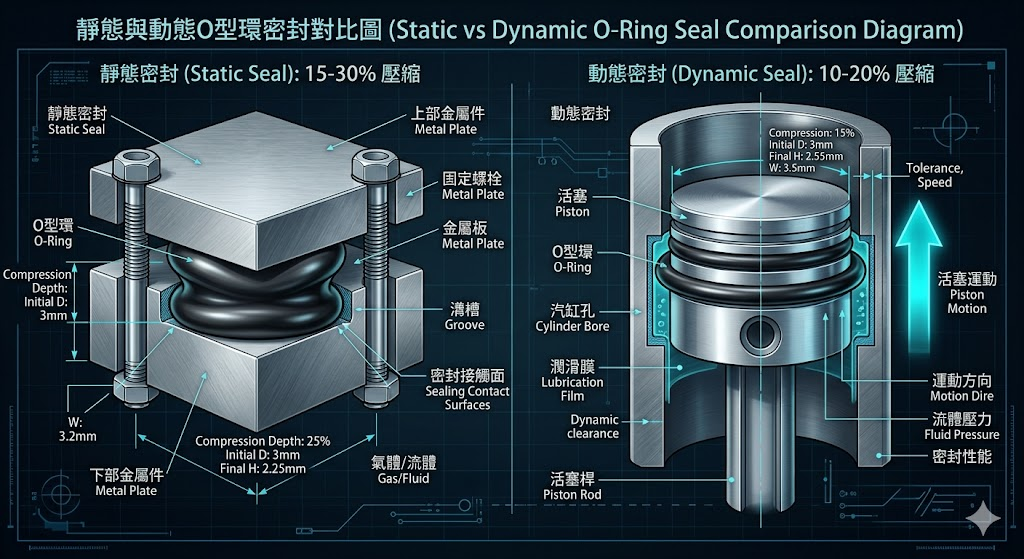

靜態密封 vs 動態密封：兩者差很多
O 型環最重要的使用情境分類是「靜態」與「動態」，這直接影響材質硬度、壓縮率的選擇：
- 靜態密封（Static Sealing）：密封面之間完全沒有相對運動，如法蘭接合面、端蓋螺栓密封。壓縮率可設定較高（15%～30%），以確保完整密封。
- 動態密封（Dynamic Sealing）：密封面之間有持續的往復或旋轉運動，如液壓油缸的活塞桿。壓縮率需設定較低（10%～20%），以減少摩擦磨耗與發熱。

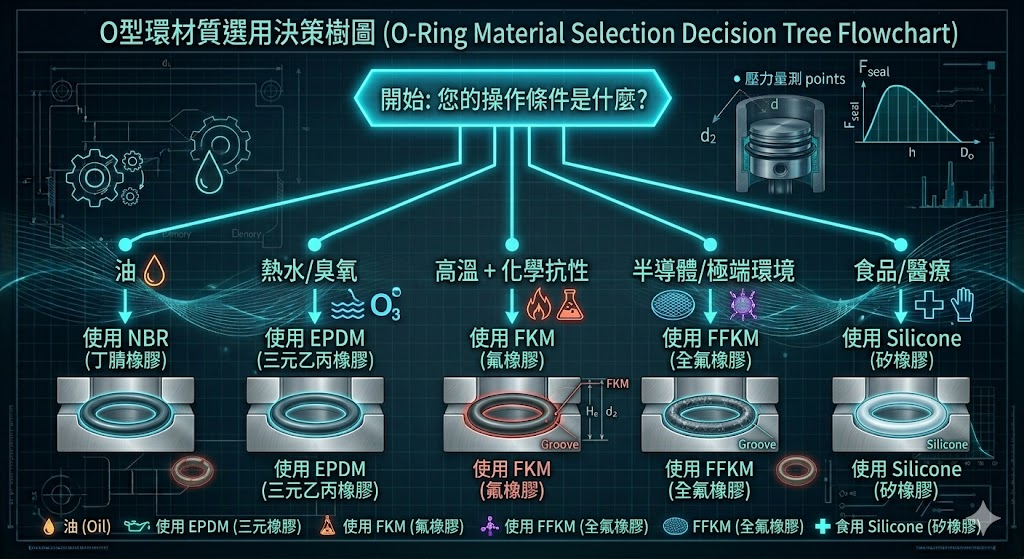

第二章：四大材質避雷指南——選錯比不裝還危險
材質選錯，是 O 型環失效中最常見、也最昂貴的錯誤。以下是目前市場最主流的四種材質，附帶最關鍵的「禁用場景」說明：

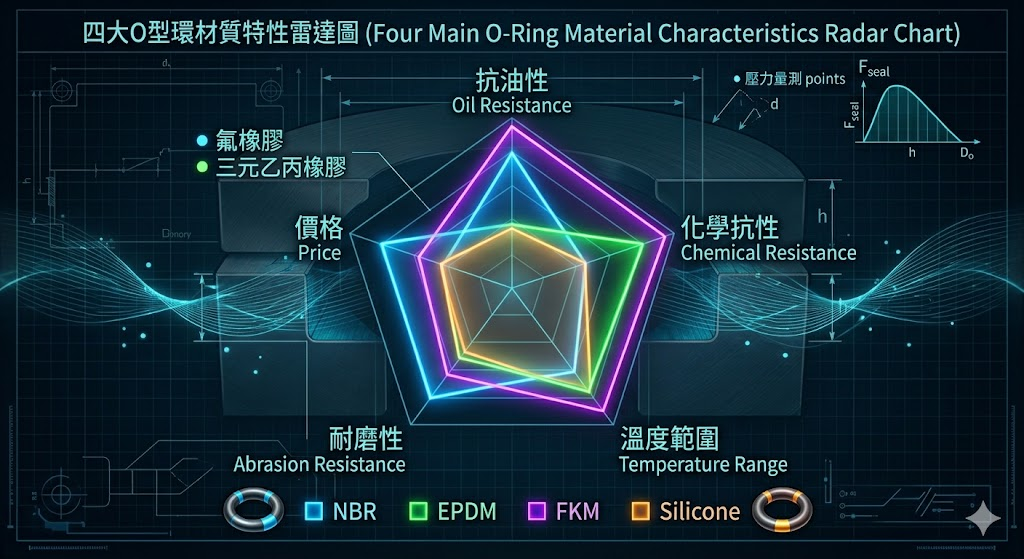

四大材質全方位比較表
| 材質 | 溫度範圍 | 耐油性 | 耐化學性 | 核心優勢 | ⛔ 致命禁區 | 最適場景 |
| NBR（丁腈橡膠） | -30°C ~ 100°C | ★★★★★ | ★★ | 耐礦物油、液壓油，價格最低，最通用的工業密封材質 | ❌ 不耐臭氧、戶外老化、極性溶劑（如酮類、酯類） | 液壓缸、燃油系統、空壓機、一般機械 |
| EPDM（三元乙丙橡膠） | -40°C ~ 130°C | ★（極差） | ★★★★★ | 耐臭氧、耐天候老化、耐熱水與水蒸氣，可用於飲用水 | ❌ 嚴禁接觸任何油品！ 遇礦物油會迅速溶脹失效 | 飲水系統、熱水器、戶外配管、汽車冷卻系統 |
| FKM（氟橡膠 / Viton） | -20°C ~ 200°C | ★★★★★ | ★★★★ | 耐高溫、耐大多數油品與化學品，最主流的高性能材質 | ❌ 超低溫（-20°C 以下）彈性急劇下降，不適合寒帶極端低溫 | 石化廠、汽車引擎、航太設備、高溫管路 |
| Silicone（矽膠） | -50°C ~ 200°C | ★（極差） | ★★ | 超寬溫域、無毒、食品醫療級認證，柔軟回彈性佳 | ❌ 嚴禁接觸礦物油、汽油、潤滑油！ 遇油類會快速膨脹失效 | 食品機械、醫療設備、高低溫交替場合、電子設備 |
高端進階材質：FFKM 與 HNBR
- FFKM（全氟彈性體）：耐化學性接近「橡膠界的 PTFE」，幾乎耐受所有化學品，廣泛用於半導體製程（如蝕刻腔體）與頂級航太設備。價格是 FKM 的 10~100 倍，非必要場景請勿選用。
- HNBR（氫化丁腈橡膠）：在 NBR 基礎上強化了耐熱性（最高 150°C）與耐臭氧性，是汽車空調系統與油井開採的優選材質。
第三章：壓縮率計算與溝槽設計——工程師必懂的數字
這是 SERP 前 10 名完全缺席的技術核心，也是 B2B 工程師最需要的設計依據。
壓縮率公式與建議範圍
壓縮率（Compression Rate）是決定 O 型環密封效果與使用壽命最關鍵的設計參數。計算公式如下：
W=d0−hd0100%
其中：
- d₀ = O 型環截面徑（自由狀態下的線徑，mm）
- h = 溝槽深度（mm）

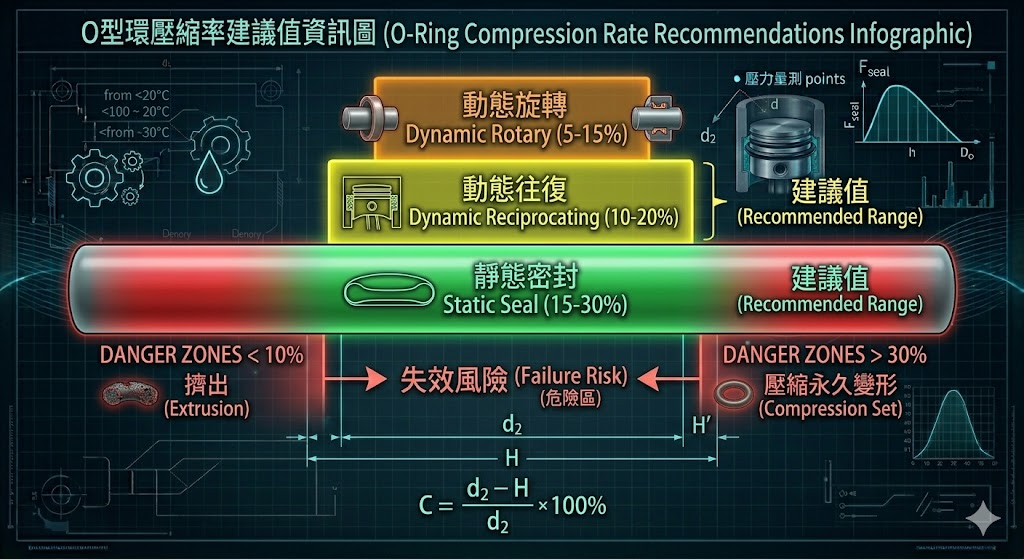

建議壓縮率範圍：
- 靜態密封（軸向 / 徑向）：15%～30%
- 動態往復密封：10%～20%
- 動態旋轉密封：5%～15%（需搭配充足潤滑）
⚠️ 壓縮率不是越高越好！ 壓縮率超過 30% 時，O 型環的應力集中會大幅縮短壽命，且在高溫環境下更容易產生「壓縮永久變形（Compression Set）」，導致長期密封失效。

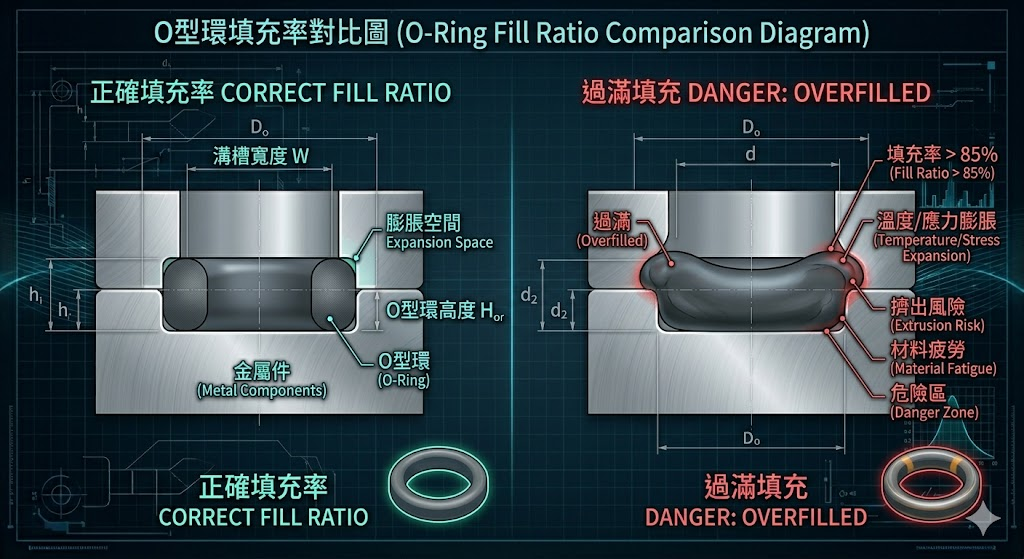

填充率：另一個容易被忽視的關鍵參數
溝槽設計中除了壓縮率，填充率（Fill Rate）必須低於 85%。這是要確保溝槽內留有足夠的空間，以容納：
- O 型環本身的尺寸公差
- O 型環接觸流體後可能產生的吸收膨脹
- 溫度升高時的熱膨脹
若填充率超過 85%，O 型環無處膨脹，就會在溝槽內產生巨大的額外應力，加速壓縮永久變形失效。
第四章：正確安裝 SOP——避免割傷、扭曲、螺旋失效
根據工安與密封件廠商的統計，安裝不當是 O 型環失效的頭號人為因素。以下四個步驟請作為廠房維修的標準操作手冊（SOP）：

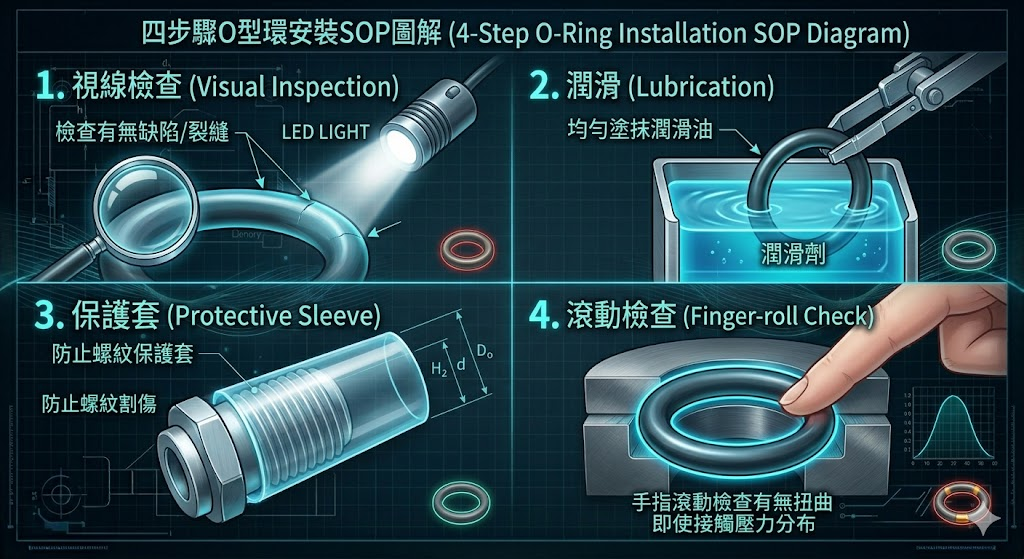

四步驟安裝 SOP
第一步：安裝前目視檢查
取出新 O 型環後，在充足光線下仔細檢查是否有製造缺陷（毛邊、氣泡、刮傷）。拉伸觀察是否有裂紋，若有任何瑕疵立即換件，不可使用。
第二步：塗抹相容潤滑劑
安裝前必須在 O 型環表面薄薄塗抹一層與介質相容的潤滑劑（如矽脂或凡士林）。潤滑劑有三個關鍵作用：降低安裝時的摩擦力防割傷、幫助 O 型環順利滑入溝槽防扭曲、填補 O 型環表面微小凹陷提升初始密封效果。
⚠️ 注意：矽脂不可用於矽膠（Silicone）O 型環，材質相容性問題會導致矽膠膨脹。
第三步：保護套管法（避免通過螺紋割傷）
當 O 型環需要通過外螺紋段安裝時，必須先套上一根直徑略大於螺紋的薄壁保護套管（或用膠帶包覆螺紋），讓 O 型環在保護管的保護下滑過，再移除保護管。直接強行通過螺紋是造成 O 型環割傷的最主要原因。
第四步：確認截面未扭轉（防螺旋失效）
O 型環完全就位後，用手指沿著溝槽輕輕滾動一圈，並目視確認 O 型環整圈的顏色與光澤面是否均勻一致。如果某段出現明顯的亮面扭轉痕跡，代表截面已發生扭曲，必須取出重裝。帶著扭曲截面的 O 型環上線，就是日後螺旋扭轉失效的起點。

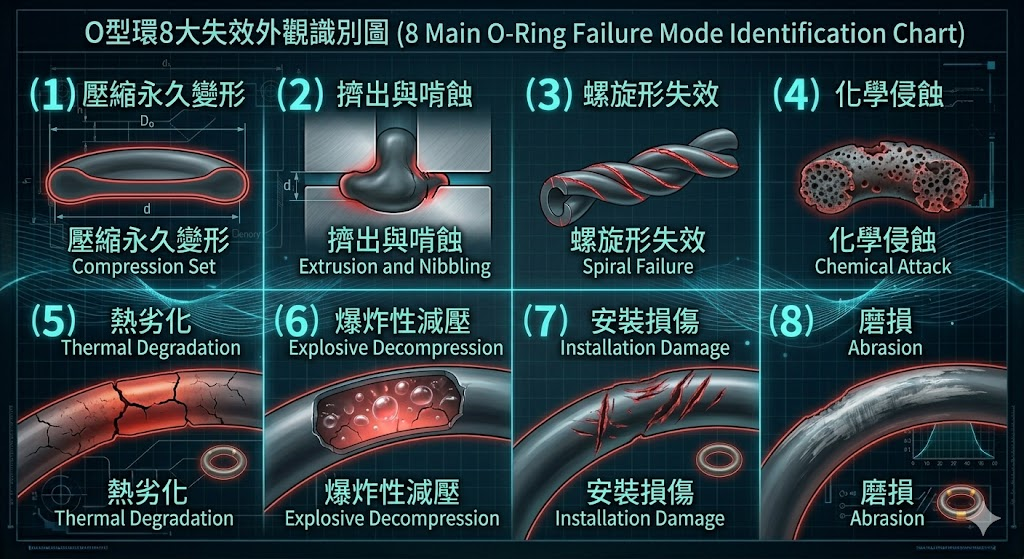

第五章：8 大失效原因診斷手冊——你的 O 型環為什麼一直漏？
失效診斷速查表
| 失效類型 | 肉眼識別特徵 | 最常見原因 | 對應解法 |
| 壓縮永久變形（Compression Set） | O 型環截面呈扁平狀，失去圓形輪廓，不再回彈 | 壓縮率過高、溫度過高、材質硬度不足 | 降低壓縮率至建議值；升級至 FKM 或 HNBR 等耐高溫材質 |
| 擠出失效（Extrusion） | O 型環邊緣出現毛刺狀突出，像被剃刀切過的缺口 | 系統壓力過高、溝槽間隙過大、硬度不足 | 加裝防擠出環（Back-up Ring）；選用較高硬度（80~90 Shore A）O 型環 |
| 螺旋扭轉失效（Spiral Failure） | O 型環表面出現規律的斜向割痕，整圈交替光面/霧面 | 動態往復密封中潤滑不足，截面扭轉後持續往復 | 增加潤滑劑用量；確認安裝時截面無扭曲；適當增大溝槽寬度 |
| 化學腐蝕（Chemical Attack） | O 型環表面出現泡泡狀鼓起、或大面積溶解龜裂，體積異常膨脹 | 材質與介質不相容（如 NBR 接觸酮類，Silicone 接觸礦物油） | 重新確認材質相容性；升級至 FKM 或 FFKM |
| 老化龜裂（Thermal Degradation） | O 型環表面出現細小裂紋，質地變硬變脆，掰折時輕易斷裂 | 長期在高溫環境下運作，超出材質耐溫上限 | 升級至耐熱性更高的 FKM；確認實際工作溫度在材質規格內 |
| 爆裂減壓（Explosive Decompression） | O 型環表面出現「爆米花」狀的坑洞與裂口，從內部破裂 | 氣體系統中，高壓氣體滲入 O 型環微孔，急速洩壓時氣體由內部膨脹爆裂 | 選用低滲透性材質（如 HNBR 或 FFKM）；控制洩壓速率 |
| 安裝損傷（Installation Damage） | O 型環表面有乾淨俐落的切痕，或整齊的割裂口 | 安裝時未使用潤滑劑、未使用保護套管，被螺紋或尖銳邊緣割傷 | 強制規定安裝 SOP：潤滑 + 保護套管 + 溝槽邊緣去毛刺 |
| 磨耗失效（Abrasion） | O 型環接觸運動面的一側出現平面狀磨耗，截面不再圓整 | 動態密封中表面粗糙度過高，或潤滑不足導致直接摩擦金屬 | 改善溝槽接觸面粗糙度（Ra ≤ 0.8μm）；增加潤滑頻率 |

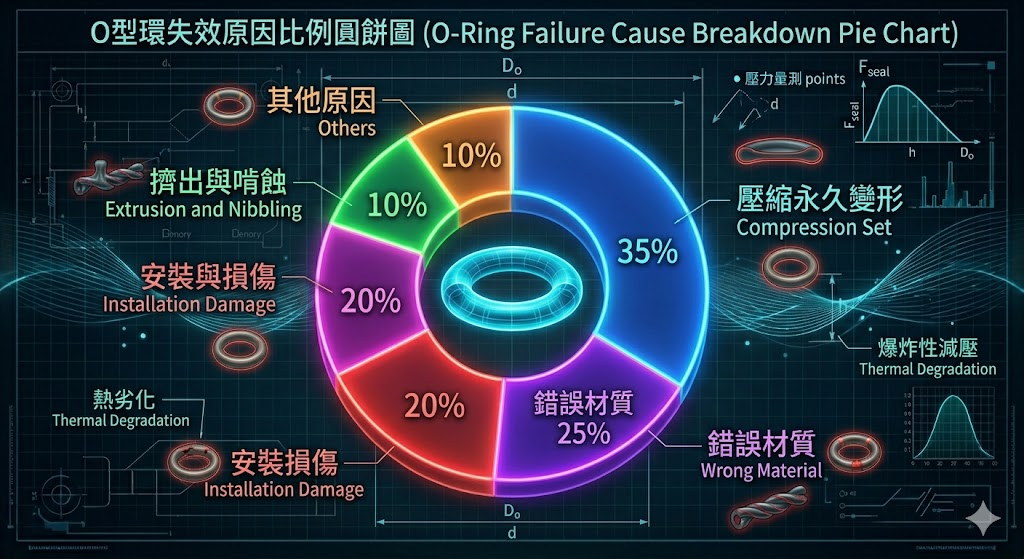

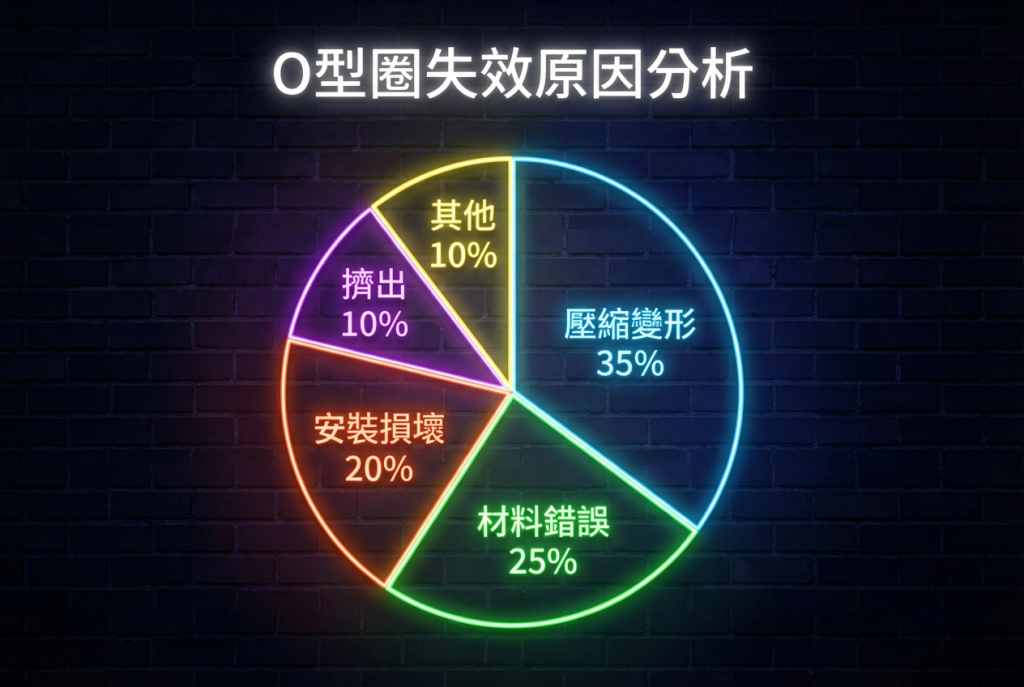

失效原因比例圓餅圖
第六章：O 型環迷思破解 FAQ（共 10 題）
Q1：O 型環可以重複使用嗎？
靜態密封的 O 型環在拆卸後，原則上不建議重複使用。它已在溝槽中長期維持塑性變形狀態，回彈力通常已不足以在第二次安裝時達到原始密封效果。動態密封件更應依照設備保養週期強制定期更換。
Q2：矽膠 O 型環耐油嗎？
不耐。這是最廣泛流傳的危險誤解。矽膠（Silicone）雖然外觀與觸感給人「高性能」的印象，但其耐礦物油、汽油與潤滑油的能力極差，接觸後會迅速膨脹失效。耐油環境請選 NBR 或 FKM。
Q3：什麼是螺旋扭轉失效（Spiral Failure）？
這是動態往復密封中特有的失效模式。O 型環在往復運動中，如果摩擦力超過其自身的旋轉阻力，O 型環截面就會在溝槽中邊移動邊旋轉，最終扭成一條「螺旋狀」，使密封面出現規律的斜向割痕。與磨耗失效的區別：螺旋失效的割痕呈「交替 45° 斜向」，磨耗則是「單側平面磨損」。
Q4：FFKM 和 FKM 到底差在哪？
FKM（氟橡膠）的氟含量約 66%，具備優異的耐化學性；FFKM（全氟彈性體）的氟含量接近 70% 以上，幾乎可以抵抗所有的化學介質（包含 FKM 無法耐受的酮類、酯類和強氧化劑）。FFKM 廣泛用於半導體製程的電漿蝕刻腔體，但其價格是 FKM 的 10 至 100 倍，非必要場景請勿升級。
Q5：O 型環的壓縮率怎麼計算？
使用公式 W = (d₀ – h) / d₀ × 100%，其中 d₀ 是 O 型環的截面徑，h 是溝槽深度。靜態密封建議值為 15%～30%，動態往復密封為 10%～20%。壓縮率低於 10% 密封效果不足；高於 30% 則壽命大幅縮短。
Q6：NBR 和 EPDM 外觀幾乎一樣，如何分辨？
最簡單的方法是「浸油測試」：將樣品浸入機油 24 小時後取出，若體積明顯膨脹（>15%），就是 EPDM；若體積幾乎不變，就是 NBR。燃燒法：EPDM 燃燒時火焰帶白色，NBR 則帶橘紅色。
Q7：如何防止 O 型環在高壓下被擠出？
有三種方法：① 加裝防擠出環（Back-up Ring），通常以 PTFE 材質製成，安裝在 O 型環的低壓側，物理性阻擋 O 型環被擠入間隙；② 減小溝槽間隙（將配合公差收緊）；③ 升級至硬度更高的 O 型環（80 或 90 Shore A）。
Q8：O 型環安裝後仍然漏，可以直接鎖更緊嗎？
不行。如果是靜態法蘭面密封，「鎖更緊」可能導致壓縮率超標，反而更快壓縮永久變形。正確做法是先停機卸壓，確認是否選材正確、溝槽尺寸是否標準、安裝時截面是否扭轉，確認後更換全新 O 型環重新按規格鎖緊。
Q9：O 型環在低溫環境下需要特別注意什麼？
一般橡膠 O 型環在低溫下會硬化，喪失回彈力。NBR 在 -30°C 以下、FKM 在 -20°C 以下的密封性能都會大幅下降。極低溫環境（如液化天然氣 LNG 系統）應選用 Silicone（可耐 -50°C）或特殊低溫 FKM 配方。
Q10：我的 O 型環規格上寫「P-20 JIS B2401」，這是什麼意思？
這是日本工業標準（JIS）的 O 型環規格代號。「P」代表「Packing」配合系列（用於軸徑配合的徑向密封），「20」代表對應的公稱軸徑（約 20mm）。除了 P 系列，JIS 還有 G 系列（一般靜態配合）、V 系列（真空用）等。採購時需確認規格系列、內徑（ID）、截面徑（CS）三個數字完全一致。
結語：選對 O 型環，是廠房零故障的第一步
O 型環的正確選用，不是查查型錄就能完成的工作，而是需要同時考量介質相容性、壓縮率設計、動靜態安裝 SOP 與長期失效預防的系統化工程。希望本指南能成為您工廠保養手冊旁邊最常翻閱的一份參考資料。

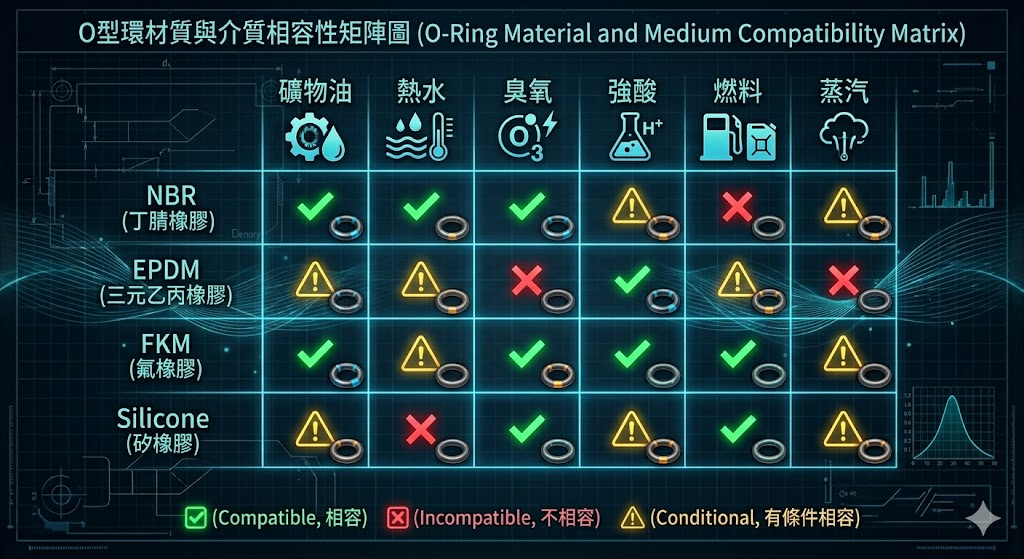

還在憑感覺選材質？我們為工程師準備了「四大材質相容性矩陣」與「壓縮率 / 溝槽深度快速計算對照表」，完全免費下載。
