鐵氟龍（PTFE）身為工業界廣泛使用的超級工程塑膠，在選材與應用上經常讓採購人員與工程師面臨挑戰。本篇指南將一次解析 PTFE 的物理特性、與其他含氟聚合物（PFA、FEP、PVDF）的差異對比，並提供真實的管路成本試算，最後更深入探討 2026 年 PFAS 禁令對台灣工業供應鏈的衝擊與應對策略。
第一章：鐵氟龍到底是什麼？
60 秒搞懂鐵氟龍
鐵氟龍（Teflon）並非化學學名，而是美國杜邦公司（DuPont）於 1945 年為「聚四氟乙烯（PTFE）」所註冊的商標名稱。這項材料是由科學家 Roy Plunkett 在 1938 年研發冷媒時意外發現的。由於其具備極端的化學穩定性，PTFE 最早的重大應用是在二次大戰的「曼哈頓計畫」中，被用作處理高腐蝕性六氟化鈾的管線與閥門密封材料。二戰結束後，這項軍用技術才逐漸轉為民用，最終成為我們廚房中常見的不沾鍋塗層。
PTFE 分子結構示意圖

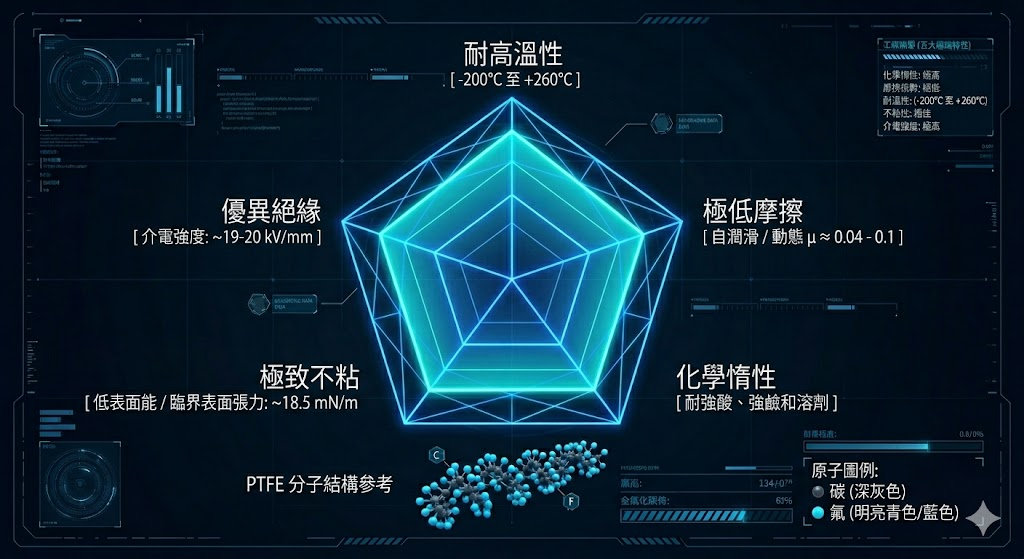

五大核心物理特性
PTFE 之所以被稱為超級工程塑膠，源自於其碳-氟鍵的極強分子結構。這賦予了它五項難以被其他塑膠取代的核心物理特性：

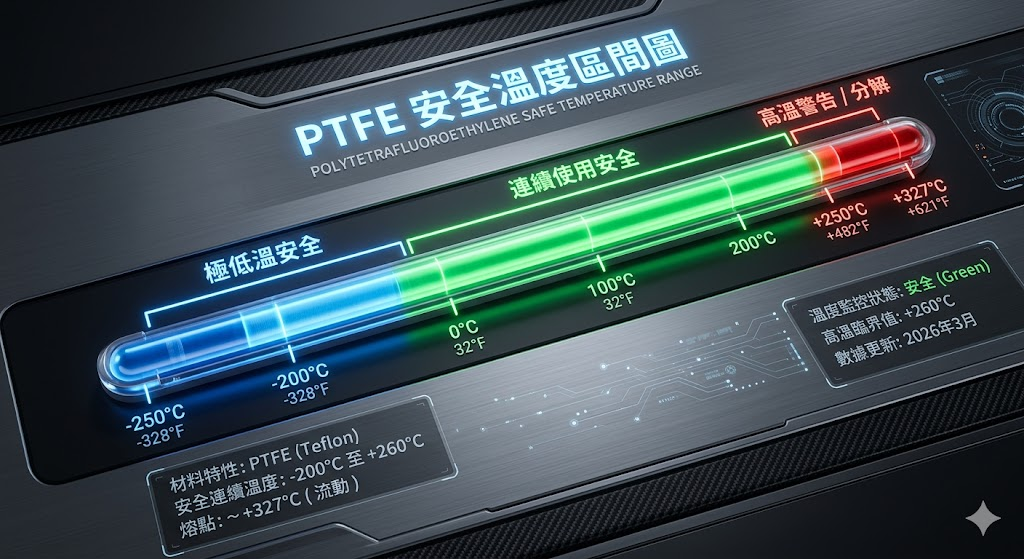

- 極寬的工作溫度：可於 -190°C 至 260°C 的極端環境下連續穩定工作，熔點高達 327°C。
- 極低摩擦係數：在所有已知固體材料中，PTFE 擁有最低的摩擦係數，具備優異的自潤滑能力，能大幅降低機械磨損。
- 絕對抗酸鹼：幾乎對所有化學溶劑免疫（僅會被熔融的鹼金屬及高溫氟氣破壞），被譽為「塑膠王」。
- 表面不沾黏：極低的表面張力使其無法輕易與其他物質黏合，這也是它廣泛用於不沾塗層的主因。
- 卓越的絕緣性：不受環境濕度與頻率影響，體積電阻率極高，是高頻電子通訊與雷達設備的理想絕緣材料。

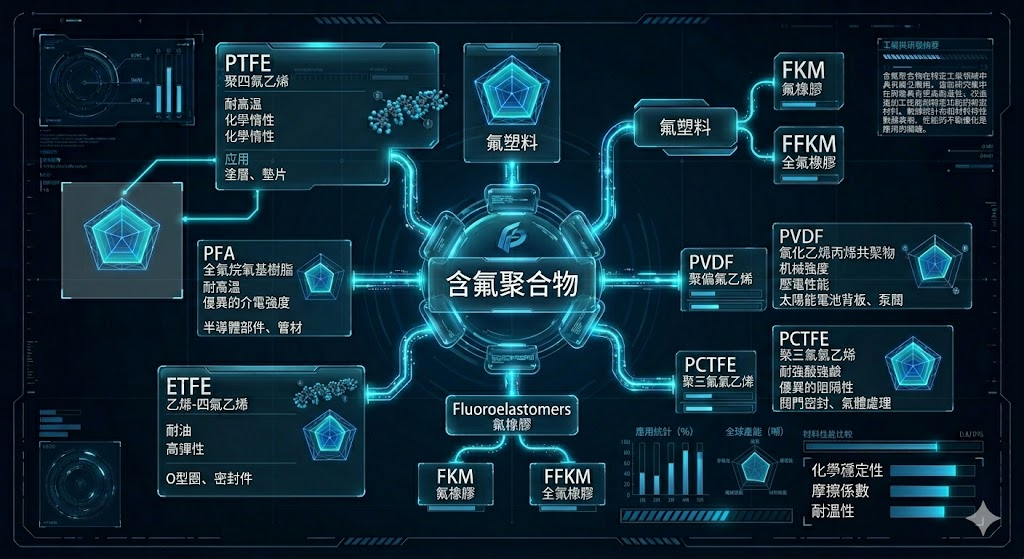

鐵氟龍 ≠ 所有含氟塑膠
許多工程師在採購時，常會將「鐵氟龍」與「所有含氟聚合物」混為一談。實際上，雖然 PTFE 是最知名的一員，但為了克服 PTFE 無法透過熱熔射出成型的缺點，產業界陸續開發出了 PFA、FEP 與 PVDF 等改質材料。這些材料的化學結構不同，其耐溫表現、加工難易度與機械強度也完全不一樣。釐清這層家族關係，是避免選材錯誤的第一步。
第二章：PTFE vs PFA vs FEP vs PVDF 跨材料比較
要針對特定的工業環境挑選最適合的管材或內襯，單看原廠型錄往往不夠。以下透過關鍵數據的交叉比對，剖析四大含氟材料的真實差異。

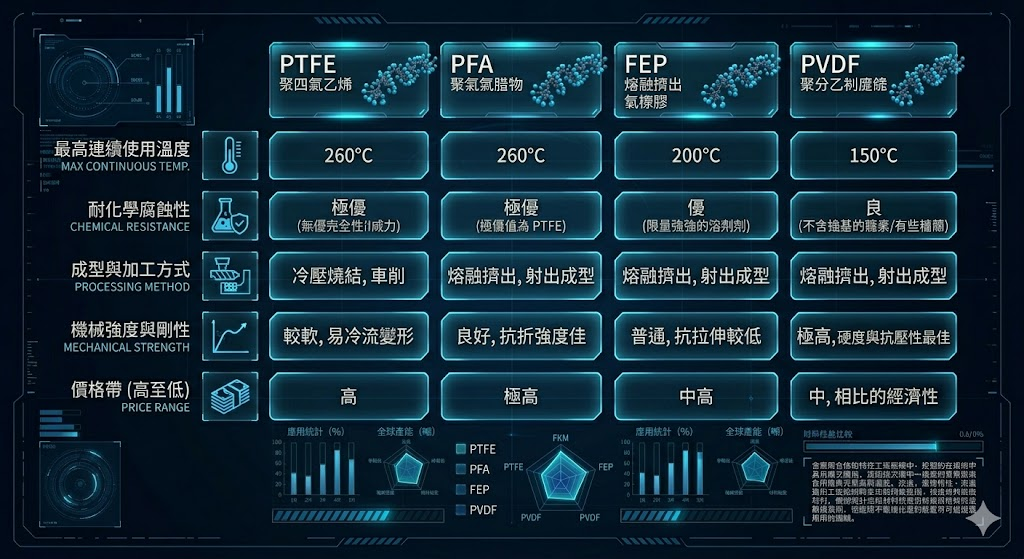

四大含氟聚合物規格總表
選材的核心取決於「溫度限制」、「加工方式」與「機械應力」的平衡。以下為四大主力材料的規格參數：
| 評估項目 | PTFE (聚四氟乙烯) | PFA (過氟烷氧基) | FEP (氟化乙丙烯) | PVDF (聚偏二氟乙烯) |
| 最高連續使用溫度 | 260°C | 260°C | 200°C | 150°C |
| 耐化學腐蝕性 | 極優（幾乎全免疫） | 極優（與 PTFE 相當） | 優（少數強溶劑受限） | 良（不耐強鹼與部分酮類） |
| 成型與加工方式 | 冷壓燒結、車削 | 熔融擠出、射出成型 | 熔融擠出、射出成型 | 熔融擠出、射出成型 |
| 機械強度與剛性 | 較軟，易冷流變形 | 良好，抗折強度佳 | 普通，抗拉伸較低 | 極高，硬度與抗壓性最佳 |
| 價格帶 (高至低) | 高 | 極高 | 中高 | 中（相對經濟） |

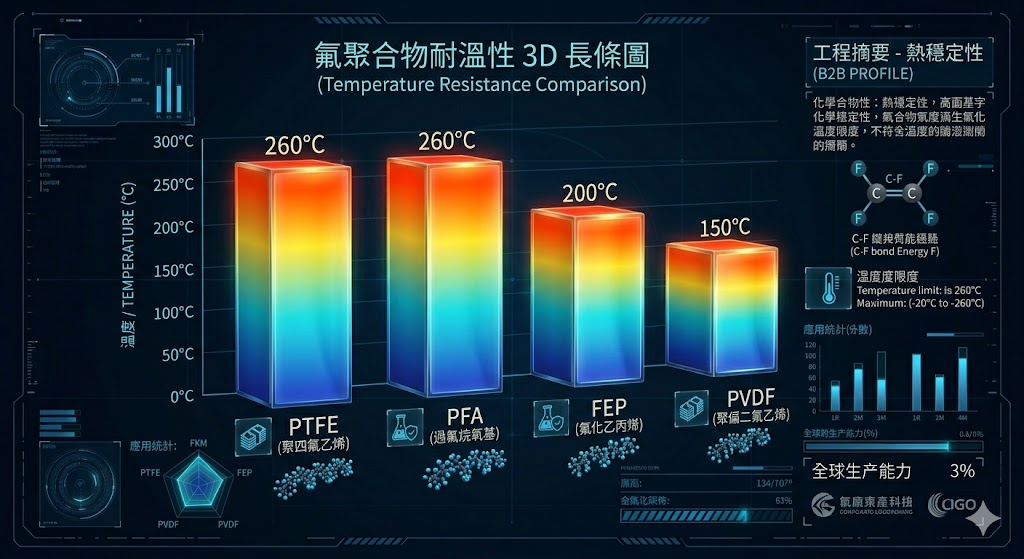

耐溫梯度實測對比
在溫度表現上，PTFE 與 PFA 處於最高梯隊，皆能承受 260°C 的持續高溫。FEP 略降至 200°C，而 PVDF 則是 150°C 以下環境的首選。如果您的廠房管線只會跑到 120°C，使用價格高昂的 PFA 就是一種過度設計造成的資源浪費。

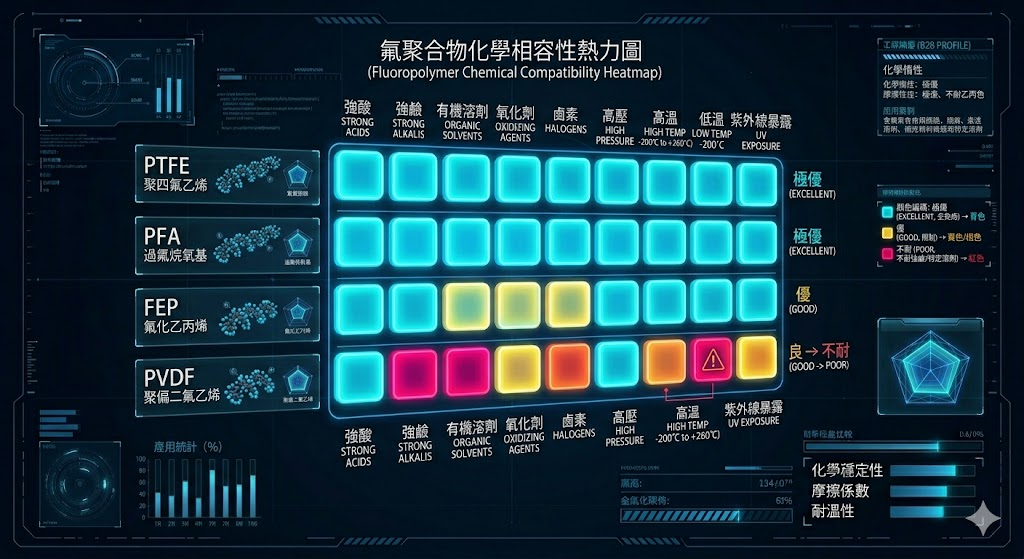

耐化學腐蝕等級速查
耐酸鹼的程度決定了管路的安全係數。PTFE 與 PFA 能完美應對硝酸、硫酸等強氧化劑的挑戰。然而，如果您正在處理高濃度的強鹼液體，PVDF 的表現將會大幅衰退，此時就必須改用 PTFE 內襯管或 PFA 射出件來確保製程安全。

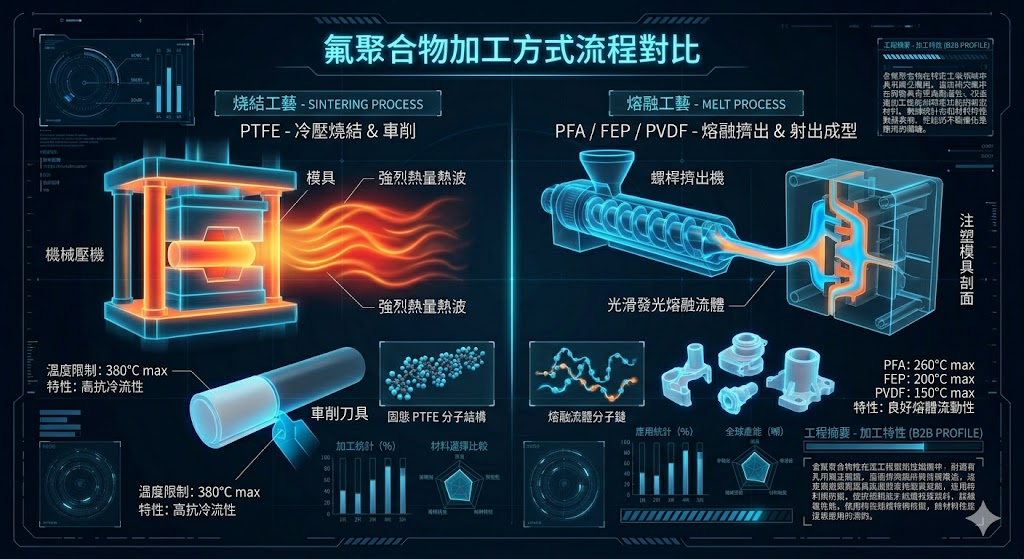

加工方式與成型限制
PTFE 最大的硬傷在於其熔融黏度極高，無法像一般塑膠使用射出成型，只能依賴「冷壓成型再高溫燒結」的傳統工藝，這使得其無法製作極其複雜的精微零件。相對地，PFA 與 PVDF 則保留了熱塑性塑膠可「熔融加工」的特性，非常適合高精密度的半導體閥門與微型管件。
設計壽命與冷流變形
在長時間受力的狀態下，PTFE 會產生所謂的「冷流現象（Creep）」，即材料在常溫下因持續壓力而緩慢變形，這可能導致法蘭墊片出現洩漏。相比之下，PFA 的結構較為穩定，設計壽命長達 10-15 年；而 PVDF 憑藉其卓越的機械強度，只要在 120°C 以下操作，也能維持超過 10 年的穩定壽命，且不易變形。
第三章：選材成本試算——別只看單價，算系統總成本

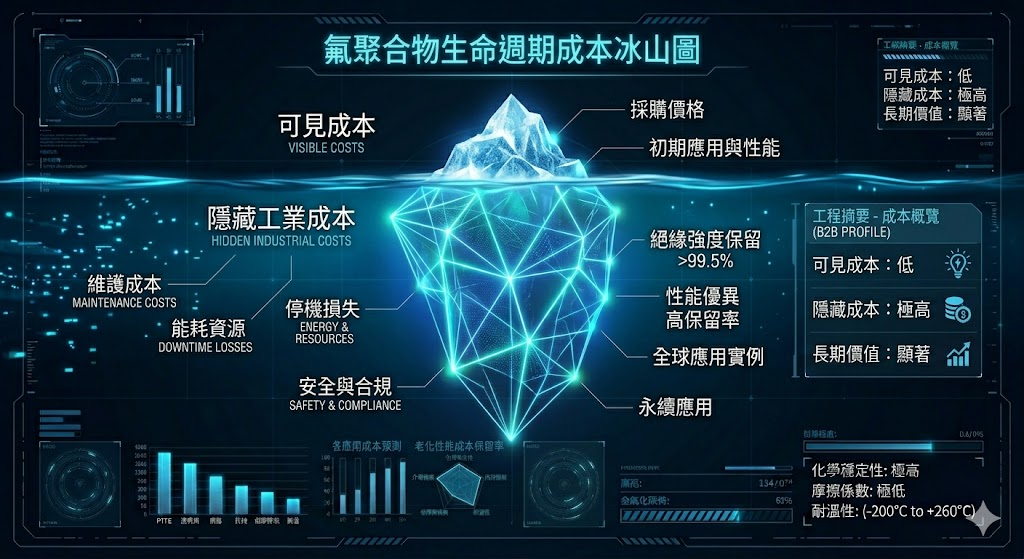

材料單價只是冰山一角
許多採購人員在比價時，習慣只看每公斤的原料單價。但在工業管路與設備的實際運作中，材料費用通常僅佔系統總成本的 15%～25%。真正昂貴的隱藏成本，包括因材料失效導致的「停機損失」、「產品報廢」、「緊急搶修工時」，以及長期累積的「定期更換頻率」。換句話說，選了便宜的材料但每兩年就要停線更換，遠比一次到位用 PTFE 跑十年來得更貴。
四大材料單價階梯
以台灣市場 2026 年的常見報價區間為參考，四大含氟材料的單價排列如下：
| 材料 | 每公斤概估價格（NT$） | 價格定位 | 適用場景 |
| PP（聚丙烯） | 40～60 | 經濟型基礎材料 | 一般酸鹼、常溫管路，80% 化工場景的起手式 |
| PVDF（聚偏二氟乙烯） | 300～500 | 中階高性能材料 | 中溫（≤120°C）、需高剛性的腐蝕性管線 |
| PTFE（聚四氟乙烯） | 600～900 | 高階全能型材料 | 強酸強鹼、高溫（≤260°C）、密封墊片與內襯 |
| PFA（過氟烷氧基） | 900～1,200 | 頂級半導體專用 | 超高純度濕製程、不容許任何微粒污染的環境 |

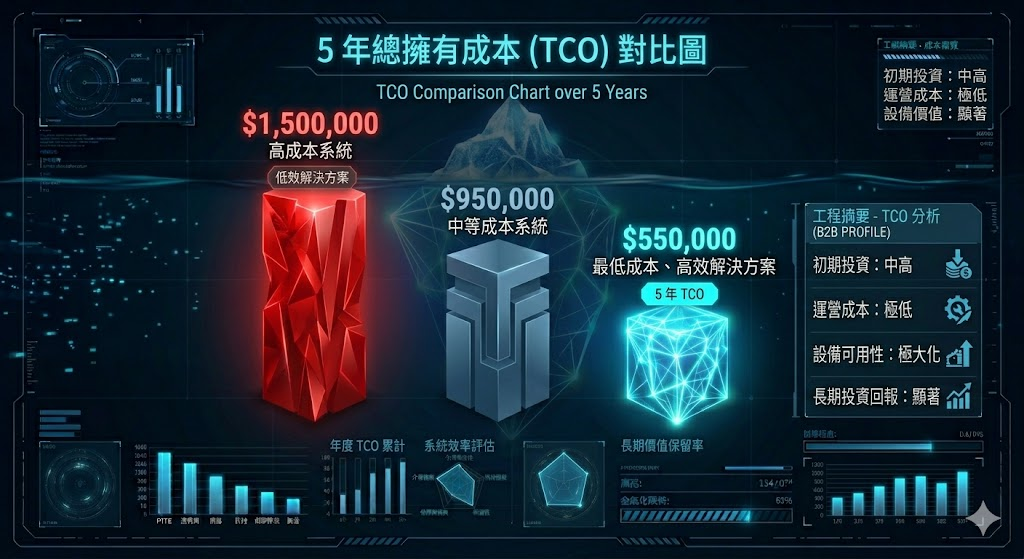

實戰試算：化工廠 50 米腐蝕性管路專案
假設某化工廠需要建置一條 50 米長、口徑 DN50 的濃硫酸輸送管路，以下為三種材料方案的 5 年總擁有成本（TCO）模擬試算：
| 成本項目 | 方案 A：PP 管 | 方案 B：PVDF 管 | 方案 C：PTFE 內襯管 |
| 材料與安裝費 | NT$ 8 萬 | NT$ 25 萬 | NT$ 45 萬 |
| 預估使用壽命 | 1.5～2 年 | 4～5 年 | 8～10 年 |
| 5 年內更換次數 | 3 次 | 1 次 | 0 次 |
| 每次停機損失（估） | NT$ 15 萬 / 次 | NT$ 15 萬 / 次 | — |
| 5 年更換 + 停機總成本 | NT$ 69 萬（3×8 + 3×15） | NT$ 40 萬（25 + 15） | NT$ 0 |
| 5 年 TCO 總計 | NT$ 77 萬 | NT$ 65 萬 | NT$ 45 萬 |
從數字可以清楚看到：初期最便宜的 PP 方案，反而是 5 年下來最昂貴的選擇。每一次停機搶修所造成的產線損失，遠遠超過了材料本身的價差。這就是資深工程師常說的「買便宜的最貴」。
半導體高純管路的成本邏輯
在半導體廠，成本計算的邏輯更加極端。一片 12 吋晶圓的價值動輒數萬至數十萬新台幣，而一次管路微粒污染事件，可能導致整批晶圓報廢。假設某座晶圓廠的濕製程產線，單次污染事件造成 50 片晶圓報廢，以每片平均價值 NT$ 30,000 計算：
- 單次污染損失：50 片 × NT$ 30,000 = NT$ 150 萬
- 一套 PFA 高純管路系統：約 NT$ 80～120 萬
- 結論：一次污染事件的損失，就已超過整套管路的建置成本
這就是為什麼半導體大廠不惜成本也要指定使用 PFA 管件——因為他們買的不是管子，而是「零污染的保險」。
第四章：五大產業應用情境

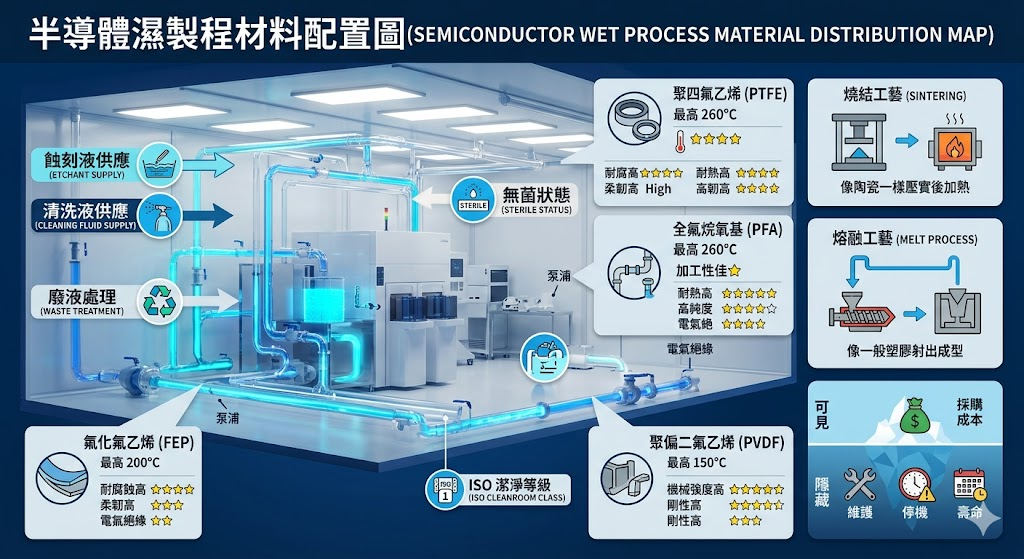

半導體業——超高純度的終極考驗
半導體濕製程是對管材要求最嚴苛的應用場景之一。在 SPM 清洗液（硫酸與雙氧水以 4:1 混合、溫度達 120～150°C）的環境下，只有 PFA 能同時承受高溫與強氧化性，PTFE 雖然耐化性相當，但因加工精度不如 PFA 射出件，較少用於高精密閥門。而 PVDF 因不耐強氧化劑且耐溫僅達 150°C，在此類製程中完全無法勝任。
不過，PTFE 在半導體廠中並非毫無用武之地。它廣泛用於大型化學品儲槽的內襯、墊片密封件，以及需要極低摩擦係數的傳動機構中。

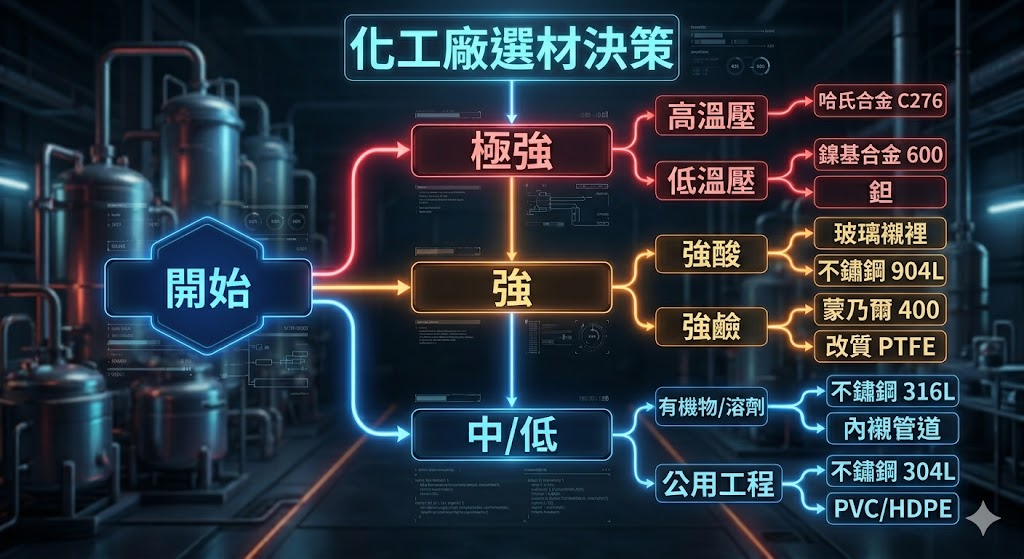

化工業——管路、儲槽與內襯
化工廠是 PTFE 應用量最大的傳統產業。根據實務經驗，約 80% 的化工管路場景其實用 PP（聚丙烯）就已足夠。但一旦遇到以下三種情境，就必須升級至含氟材料：
- 濃酸或發煙硝酸輸送：PP 會在數週內被侵蝕穿孔，PTFE 或 PFA 則完全不受影響。
- 強氧化劑（如次氯酸鈉、雙氧水）：PVDF 在低濃度下可用，但高濃度或高溫時仍需 PTFE。
- 混合溶劑或有機鹵化物：許多有機溶劑會讓 PVDF 產生溶脹，此時 PTFE 是唯一安全選項。
醫療業——生物相容與消毒耐受
醫療器材的使用環境看似溫和，但有一項容易被忽略的嚴苛考驗：75% 酒精反覆消毒。許多工程師在設計醫療設備外殼時選用了 PC（聚碳酸酯）或 ABS，卻忽略了酒精會對這些材料造成「環境應力龜裂（ESC）」，導致設備在使用數月後表面出現微裂紋甚至碎裂。
PTFE 則完全不受酒精侵蝕，且其無毒、生物相容性極高的特性，使其成為手術器械塗層、人工血管與藥物遞送系統的首選材料。此外，其不沾黏的表面也能防止血液與組織液附著，降低術後感染風險。
食品加工業——無毒不沾黏的生產保障
在食品加工產線中，PTFE 最常見的應用是高溫烘烤輸送帶與模具的不沾塗層。由於 PTFE 的表面張力極低，麵團、巧克力、起司等黏性食材不會附著在設備表面，清潔時只需簡單擦拭即可，大幅縮短了產線換線時間，同時維持食品級衛生標準。
電鍍與表面處理業——耐酸鹼治具的隱形冠軍
電鍍槽液通常含有高濃度的鉻酸、硫酸銅或氫氟酸，對掛具與治具的腐蝕極為嚴重。傳統的不鏽鋼治具在強酸環境下壽命有限，改用 PTFE 塗層或 PTFE 實心治具後，使用壽命可延長 3 至 5 倍，同時避免金屬離子溶出污染鍍液，提升電鍍品質的穩定性。
第五章：2026 PFAS 禁令衝擊與供應鏈應對

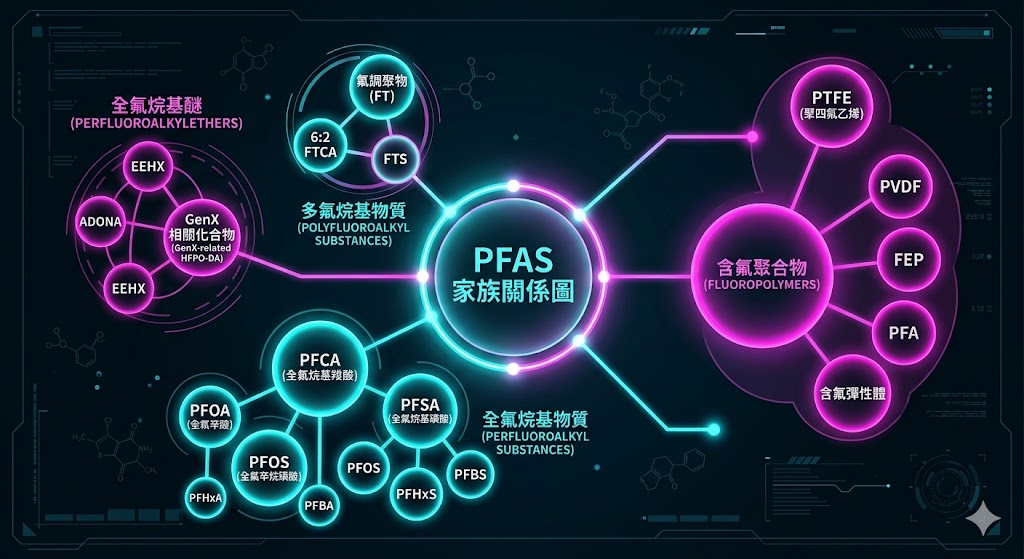

什麼是 PFAS？為何被稱為「永遠的化學品」
PFAS（全氟與多氟烷基物質，Per- and Polyfluoroalkyl Substances）是一個包含超過一萬種化學物質的龐大家族，因具備極佳的防水、防油與耐高溫特性，自 1940 年代起被廣泛應用於工業與民生產品中。然而，PFAS 中強韌的碳-氟鍵使其在自然環境中極難分解，更會在人體與生物體內不斷累積，引發多種健康風險，因此被冠上「永遠的化學品」的惡名。
值得注意的是，PTFE（鐵氟龍）本身也是 PFAS 家族的一員。過去用來製造 PTFE 的助劑 PFOA（全氟辛酸）因被證實具致癌性，已在全球遭到禁用。如今，歐美法規的焦點已從「禁用特定助劑」擴大為「全面限制所有 PFAS 物質的生產與使用」。
法國 2026 禁令細節與豁免清單
法國國民議會已通過法案：自 2026 年 1 月 1 日起，全面禁止製造、進口與銷售含有 PFAS 的化妝品及部分紡織品。
許多台灣出口商因此感到恐慌：「鐵氟龍是不是不能用了？」事實上，這項禁令採用的是「分階段、分領域」的管制策略。以下為 2026 年法國禁令的受禁與豁免對照表：
| 產品類別 | 2026 年法規狀態 | 備註說明 |
| 化妝品 | 全面禁售 | 取代物已成熟，無豁免空間 |
| 戶外防水服飾 / 鞋類 | 全面禁售 | 包含一般雨衣、防水鞋等含氟塗層產品 |
| 二手衣物 | 豁免 | 考量循環經濟效益，不受此禁令限制 |
| 個人防護裝備 (PPE) | 豁免（至 2030 年） | 消防衣、化學防護服因安全性考量暫獲豁免 |
| 半導體與化學工業設備 | 目前豁免 / 排除 | 因缺乏同等性能替代品，工業管路與設備暫不受影響 |
| 醫療設備器材 | 目前豁免 / 排除 | 涉及生命安全與高標準認證，維持豁免 |
從上表可知，工業用與半導體用的 PTFE 材料，目前仍處於安全的「豁免名單」內。
對台灣工業供應鏈的影響與應對
儘管目前的禁令主要針對「消費性終端產品」，但歐洲化學品管理局（ECHA）仍在推動更廣泛的 PFAS 限制提案。這股法規寒冬終將蔓延至整體工業供應鏈。環境部也已密切追蹤國際規範，並準備提出台灣版的 PFAS 管理對策。
面對 2026 起的法規趨勢，台灣 B2B 製造商與設備商應採取以下三步驟因應策略：
- 全面盤點產品線：要求上游原料供應商提供完整的 PFAS 檢測報告（如 SGS 測試），確認自家產品的含氟成分與含量。
- 申請工業豁免證明：若產品含有 PTFE 等 PFAS 物質，必須向歐盟客戶證明該應用屬於「無替代方案之必要工業用途」。
- 推動循環回收機制：透過導入材料回收系統，降低整個產品生命週期中的 PFAS 排放量，這是爭取未來豁免權的最佳籌碼。
第六章：半導體 ESG 與 PTFE 循環經濟
從消耗戰走向循環經濟
隨著全球對 ESG 的要求日益嚴格，半導體大廠除了關注生產良率，更面臨沉重的廢棄物處理壓力。傳統的含氟塑膠與化學品因無法自然降解，一旦報廢只能採取高溫焚化，不僅成本高昂，還會產生二次污染風險。因此，「如何讓 PTFE 材料與相關化學品進入循環系統」，已成為工程塑膠界含金量最高的技術賽道。
廢液的華麗轉身：廢氫氟酸合成冰晶石
半導體濕製程中會產生大量的廢氫氟酸（HF）。過去，這些廢液需要花費鉅資委外處理。目前台灣已有工程塑膠廠商（如遠承科技）與半導體廠攜手，開發出創新技術，將廠內產生的廢氫氟酸轉化為高價值的工業原料「冰晶石（Cryolite）」。
冰晶石是煉鋁工業中不可或缺的助熔劑。透過這套循環系統，原本的「有害事業廢棄物」搖身一變成為「可對外銷售的綠色產品」，不僅替晶圓廠省下巨額的廢棄物處理費，更預估能創造每年數十億元的新商機。
PTFE 內襯桶槽的回收再利用
在廠務設備端，大型化學品儲槽內部通常包覆著厚實的 PTFE 內襯，以抵抗強酸鹼的侵蝕。傳統做法在儲槽年限屆滿後，往往連同內襯一併報廢。現在，業界已成功開發出針對「高潔淨度 PTFE 內襯」的無害化回收技術。
這項技術已實際應用於 TMAH（四甲基氫氧化銨）顯影液的回收設備，以及硫酸、鹽酸等系統中。透過特殊的純化與再製工藝，報廢的 PTFE 可以被降級回收，製成非關鍵部位的法蘭墊圈或結構件，完美呼應半導體廠推動零廢棄（Zero Waste）的 ESG 承諾。
第七章：鐵氟龍毒性與應用迷思破解 FAQ
Q1：鐵氟龍加熱會致癌嗎？
不會。根據台灣衛生福利部食品藥物管理署的說明，PTFE 的結構極為穩定，熔點高達 327°C，且大約要在 360°C 的極端高溫下才會開始降解。一般的工業製程或家庭烹調溫度（約 200°C – 250°C）遠低於此臨界點，因此在安全溫度範圍內使用是完全無毒的。
Q2：PFOA 和 PTFE 有什麼不同？
PFOA（全氟辛酸）是早期用來輔助製造 PTFE 的乳化劑，它才是真正具有環境持久性與潛在致癌風險的元凶。而 PTFE 則是最終成型的聚合物塗層。目前全球已全面禁用 PFOA，正規大廠生產的 PTFE 產品均已不再含有 PFOA。
Q3：不沾鍋塗層脫落，不小心吃下去有毒嗎？
如果是不含 PFOA 的現代 PTFE 塗層，即使不慎吃下微小碎片，也不會對人體造成急性毒性。因為 PTFE 具備極強的抗酸鹼能力，人體胃酸無法將其分解，它不會被腸道吸收，而是會隨著糞便直接排出體外。不過，塗層脫落會導致底部金屬外露，還是建議更換新鍋。
Q4：2026 年的 PFAS 禁令會讓鐵氟龍全面消失嗎？
不會。目前的歐洲 PFAS 禁令主要針對化妝品、戶外防水服飾等「具備成熟替代品」的消費性商品。對於半導體管路、化工內襯或醫療設備等「無可替代」的工業應用，法規已給予明確的豁免期。因此，工業用 PTFE 供應鏈短期內不會中斷。
Q5：PVDF 可以完全取代 PTFE 嗎？
不行。雖然 PVDF 的機械強度較高且容易射出成型，但其最高工作溫度僅能達到 150°C，且無法抵抗強鹼與部分酮類溶劑。若您的製程溫度超過 150°C 或涉及強鹼環境，仍必須使用 PTFE 或 PFA。
Q6：PTFE 可以用於高真空環境嗎？
可以。PTFE 具備極低的釋氣率（Outgassing），在抽真空至 -0.1 MPa 的狀態下依然能保持穩定的密封性能。這使其成為高科技真空腔體、電子顯微鏡與半導體 CVD 設備中不可或缺的 O 型環與密封墊圈材料。
Q7：PTFE 零件可以進行熱熔焊接嗎？
純 PTFE 無法像一般塑膠那樣直接熱熔焊接，因為它在高溫下不會變成流動的液體，而是轉為高黏度的凝膠狀態。若需連接 PTFE 管路，業界通常採用法蘭連接、螺紋對接，或是使用 PFA 作為熱熔焊條來進行特殊的紅外線熱熔銲接。
Q8：如何判斷採購的 PTFE 材料品質好壞？
劣質的 PTFE 常混入過多的回收二次料，這會大幅降低其抗拉強度與純度。高純度的一級品外觀應呈現均勻的純白色（不透明），觸感具有類似蠟的滑膩感。若是應用於半導體，必須要求供應商提供金屬離子析出測試報告與無 PFOA/PFAS 相關認證。
Q9：PTFE 的加工公差能做到多精密？
相較於金屬，PTFE 具有較大的熱膨脹係數與彈性，且在受力時容易產生冷流變形。因此，純 PTFE 車削件的公差通常只能控制在 ±0.05mm 左右。若需要更高的尺寸穩定性，通常會添加玻璃纖維或碳纖維進行改質（如添加 25% 玻纖）以提升剛性。
Q10：廢棄的 PTFE 可以回收嗎？
可以，但技術門檻極高。傳統做法多為高溫焚化，目前已有先進工程塑膠廠開發出專利技術，能將報廢的 PTFE 管材與儲槽內襯進行降解純化，重新製成次級工程墊片，實現半導體產業的零廢棄 ESG 目標。
結語與技術支援
從化學管路的抗腐蝕防線，到半導體濕製程的純度守護者，挑選正確的含氟聚合物，往往是決定廠房良率與工安的關鍵一步。無論您正面臨高溫、強酸鹼的嚴苛挑戰，或是需要針對 2026 年的 PFAS 禁令進行供應鏈盤點，專業的材料分析都能為您省下龐大的試錯成本。
不知道該選 PTFE、PFA 還是 PVDF？我們為工程師準備了完整的化學相容性矩陣與成本試算工具。
