PCTFE MATERIALS & PRECISION PARTS

PCTFE 選得合適
低溫氣密更有把握，換件少走彎路

面對低溫、氣體滲透或受壓變形的問題，先把材料、密封配合與加工條件一起看。承炘從手邊圖面、舊件或使用條件開始，協助選擇PCTFE原料、評估配套並製作零件，讓裝配、驗收與後續補貨更好接續。

低溫與尺寸穩定低滲透需求評估材料到零件接續

LINE 討論 PCTFE 需求看材料與產品

COMMON PROBLEMS

PCTFE 選型時，您也卡在這三件事嗎？

低溫後又漏氣，換件還是反覆拆？

溫度變化、收縮與接觸面一起影響密封；先找出材料及配合落差，減少只換同尺寸新品的試錯。

尺寸看似正確，受壓後卻慢慢偏移？

預壓、接觸寬度、間隙與長期受力要一起核對，避免只靠材料名稱判斷氣密能否維持。

想找人加工，卻怕公差和批次接不上？

材料牌號、加工餘量、表面品質與檢驗方式先說清楚，讓試作與後續補貨沿同一份規格。

HOW WE HELP

讓承炘幫您，從 PCTFE 材料接到能用的零件

不只找一塊料，把密封位置與製作一起接好

原料、整組密封配合或單一加工件，都可從現有資料開始。低溫、真空、氣體控制與化工設備的需求，分別核對介質、壓力、溫度變化及使用時間，再評估PCTFE是否合適。

材料的低滲透、低吸濕與剛性只是選型起點；承炘連同預壓、接觸面、公差、表面與加工方式確認，讓工程少一輪試錯、採購少一輪轉手，維修與補貨有資料可接。

先比較工程材料

WHY CHENGSHIN

六項材料與加工優勢，讓 PCTFE 用得更合適

低溫條件先配好，少一輪反覆換件

PCTFE具低溫與尺寸穩定特性；把最低溫度、溫差循環、收縮與配合一起確認，評估低溫流體、閥件及座環需求。

材料與配合一起顧

低氣體滲透，讓氣密選材有方向

針對低氣體滲透與低吸濕需求，依氣體種類、壓差、洩漏目標及時間確認牌號與結構，不能以樹脂特性代替整件氣密測試。

低滲透不等於零洩漏

尺寸與受力對得上，復裝更好掌握

把剛性、受壓變形與冷流需求納入設計，連同預壓、接觸寬度及配合公差確認，減少裝得上卻不合用。

少把材料與裝配分開猜

介質先確認，少買一輪不合用的料

PCTFE耐化學表現依介質、濃度、溫度與時間評估，必要時與PTFE、PFA、ETFE等方向比較，不把耐多種化學品寫成耐所有介質。

比較有依據，選材更省事

加工跟材料一起接，少一次轉手

棒材、板材CNC與成型加工，依幾何、尺寸、表面及數量評估加工策略與後處理，讓材料銜接實際零件。

從原料接到製作

規格與檢驗留得住，補貨好接續

牌號、尺寸、公差、圖面版本與檢驗條件先對齊，試樣確認後留存資料，讓收貨與下一批製作沿同一份依據。

驗收與後續供應接得上

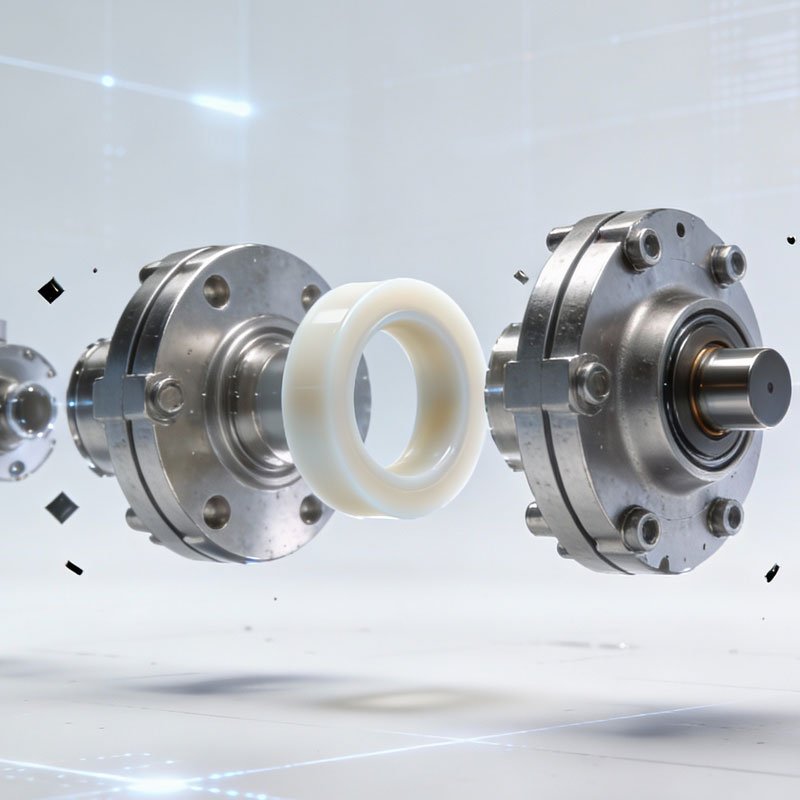

圖片為使用或作業情境示意，不能單憑外觀認定材質，也不作為設備性能或交付案例證明。

OUR SERVICES

PCTFE 服務項目：把材料、配合與製作接成一條線

六優勢說明選材與供應為何有用；以下四項服務，說明承炘如何把需求接成可討論、可試作、可交付的規格。

精密加工零件製作

承接棒材、板材等PCTFE形狀材料之CNC加工，銜接密封座、閥座、墊片、環件及結構支撐件。尺寸公差、表面品質、幾何穩定性、加工策略與後處理依用途確認。

材料與加工少一次轉手

高氣密／低滲透配合協助

真空、氣體控制與儀表設備，依壓力、溫度及介質，討論預壓、接觸面寬度與配合公差，兼顧裝配與密封；避免過壓或接觸不足。

整組配合有人一起看

材料與工法比較

比較PCTFE與PTFE、PFA、ETFE的剛性、受壓變形、滲透及耐溫條件，再按形狀與產量評估機加工、擠出、壓縮成型或其他工法組合。

選材與成型方向先收斂

小量試作與規格驗證

支援少量打樣與調整，配合產品的氣密、低溫及耐壓驗證；確認後建立加工條件、檢驗要求與圖面版本，接續批量及長期供應。

試作接到後續補貨

MATERIALS · MODULES · PARTS

找材料、配密封、做零件，需求都能接得上

從原料到設備上的密封配合，再到可交付的加工件。先找到您需要的那一層，承炘協助把前後一起顧好。

找材料與成型供應 →看密封模組與配套 →找成品零件 →

材料

棒、板、管與成型供應，讓後續製作有合適的起點

依低溫、氣體滲透、介質與配合需求確認PCTFE牌號，再核對材料型態、尺寸與加工餘量，讓後續製作有依據。

棒材

供車削、鑽孔與精密加工選料，依直徑、長度、牌號及用量確認。

管件

中空材料接續套筒、環件與管狀零件製作，內外徑與加工餘量一起核對。

板材

銜接墊片、隔離墊與支撐零件；厚度、平整度及取料方向依設計確認。

模壓成型件

依形狀、尺寸與數量，評估模壓毛胚及後續精加工。

模組

一組密封的配合，要把 PCTFE 與周邊零件一起看

如果問題出在整組密封，承炘連同作動形式、密封截面、預壓、公差與支撐配合評估，讓換料與換件接得上設備。標示「套組選型」的零件連至液壓缸配套頁；「結構選型」連至內置彈簧的組件說明。下列六組設備配套可協助延伸選型；不代表每種結構均採用PCTFE。適合導入的部位、作動條件及彈性體、金屬等配件須分別評估。

零件

密封環、墊片、法蘭盤與閥件，接到實際可交付的形狀

有圖面或舊件即可討論，依材料、配合位置、尺寸與數量確認製作，讓維修換件與後續補貨有同一份依據。

O-ring／密封環

依密封形式、截面與溝槽確認PCTFE環件；與彈性體O-ring的裝配方式分別評估。

查看環件選型 →

墊片

配合接合面、夾持、介質與洩漏要求評估PCTFE墊片；壓縮量與裝配條件一起確認。

查看墊片選型 →

法蘭盤

依圖面評估盤體、中央通孔與螺栓孔位，連同厚度、材質及配合尺寸確認製作。

帶圖討論法蘭盤 →

閥座／閥件

依閥體配合、接觸面及介質條件，評估PCTFE座環與客製閥件，圖面與尺寸一起核對。

查看閥座選型 →

四卡圖片僅協助辨識外形與結構，不作為PCTFE材質、實際尺寸或交付案例證明；法蘭盤圖為AI生成外形示意，實際孔位及尺寸依圖面確認。

圖片為材料供應、加工或結構形式示意；實際材質、牌號與規格依需求確認。六組模組是延伸選型入口，含彈性體、金屬或其他塑膠部件；不是全PCTFE產品清單，也不是各結構均可改成PCTFE的承諾。

APPLICATIONS

用在對的位置，低溫與氣密需求更好接續

從應用需求出發，一起確認材料適用條件、配合位置與驗證項目。

低溫與冷凍設備

液氮、液氧等低溫設備的閥座、密封與支撐件，可納入PCTFE評估。低溫收縮、溫差循環、介質相容與清潔要求須逐案確認。

低溫與氣體儲運情境示意

高真空與氣體系統

真空設備、氣體管路與精密閥件，將低滲透、低吸濕、座環接觸面與實際洩漏要求一起確認，減少選料與裝配分頭處理。

管路與接合形式示意

化工與腐蝕性介質

特殊化工裝置與儀表零件，依介質、濃度、溫度與時間確認耐受性，兼顧剛性及尺寸配合，避免只看材料名稱就下單。

介質比較作業情境示意

精密儀表與航太相關需求

精密座環、墊片及支撐件，依低滲透、低放氣、尺寸穩定或耐輻射需求另核對牌號、測試與文件；用途不等於已取得專案或認證。

航太設備情境示意，非交付案例

MATERIAL COMPARISON

先把取捨說清楚，少一輪換料與試裝

從以下五個面向比較材料，把使用條件、結構與後續供應一起考量。

表格可左右滑動，查看完整選材方向。

選材比較重點	先確認什麼	PCTFE選型方向
低溫與尺寸穩定	最低溫度、溫差循環、收縮及相鄰零件	PCTFE低溫與尺寸穩定是評估方向，實際配合須隨結構確認。
氣體與水氣滲透	氣體種類、壓差、時間與洩漏目標	材料低滲透／低吸濕不等於整件零洩漏，接觸面與試驗一起核對。
冷流與長期受壓	負載、預壓、接觸寬度及使用時間	剛性及受壓變形與牌號、溫度及結構一起比較，不能概括所有塑膠或橡膠。
材料與結構建議	PCTFE、PTFE、PFA、ETFE適用條件	按介質、滲透、剛性、耐溫及加工需求取捨，沒有一種材料適合所有位置。
加工與供應	形狀、公差、表面、數量及後續需求	從材料、試樣到批量沿同一份圖面與檢驗規格接續。

查看材料參考與牌號確認方式

PCTFE的機械剛性、氣體與水氣阻隔、尺寸穩定及低溫特性，可參考原廠資料；實際性能仍須依牌號、Datasheet與使用條件確認。

參考：DAIKIN NEOFLON PCTFE M-Series 原廠材料說明。此連結用於了解材料特性，不代表承炘供應該品牌或已具備特定設備認證。

若需確認溫度範圍、氣體滲透率或可加工尺寸，請提供使用條件與圖面，再核對相應牌號、測試方法及製作能力。

VERIFICATION & DELIVERY

材料、尺寸與驗證對得上，交付更好驗收

從照片、舊件或已有尺寸先開始，再把缺少的條件補齊；文件、試樣與測試安排依需求確認。

材料與牌號

確認原料、牌號、批次及可提供的材料文件；需要FTIR材質比對時，先約定範圍與交付方式。

尺寸與表面

圖面版本、公差、密封接觸面及表面要求一起核對，讓製作與收貨檢查對同一份規格。

試樣與使用驗證

依需求安排氣密、低溫、耐壓或壽命驗證的條件、責任與判定方式，再決定是否進入批量。

批量與文件留存

留存確認過的材料、加工條件、檢驗要求與版本，後續補貨減少重問與規格落差。

查看材料驗證流程與 PTFE 材料／零件比較

從現有資料開始，查看五個接續步驟

需求盤點：溫度、壓力、介質、氣密／真空目標與限制。
可行性評估：材料、結構、公差與配合方式。
報價與時程：依尺寸、複雜度、工法及數量確認。
試作與驗證：核對氣密、低溫、耐壓或壽命需求，調整尺寸與結構。
批量與品質管理：確認加工條件、檢驗項目及版本，方便長期補貨。

THE RESULT WE WORK TOWARD

把這次材料與規格，留成下次維護的省事

以下是共同追求的交付成果，依實際設計、材料與使用條件驗證。

低溫換件，少一輪反覆試裝

把收縮、配合與材料方向一起確認，讓現場針對真正問題換件。

材料與結構有依據

氣密評估，少一次各說各話

洩漏目標、接觸面與驗證條件先對齊，方便工程、品保與採購接手。

測試與驗收看同一份規格

後續補貨，少從頭再問一次

留存材料、圖面、公差與檢驗條件，讓後續製作、維修與備料更好接續。

試作與供應接得上

START WITH WHAT YOU HAVE

PCTFE 需求傳來
把材料、密封配合與加工接好

想找PCTFE原料、處理低溫或氣密問題，或訂製座環、墊片與支撐件，都可以從手邊資料開始。

把照片、舊件、圖面或尺寸，以及溫度、壓力、介質與數量傳來。承炘協助確認材料與製作方向，讓換件、驗收及後續供應更好接續。

LINE 討論 PCTFE 需求再看材料與產品

樣品、費用、報價及交期依材料、規格、數量與驗證需求確認。
