PVDF（ポリビニリデンフルオライド、Polyvinylidene Fluoride）は、フッ素系ポリマーのファミリーの中でも最も特異な存在です。これは単なる「耐薬品性エンジニアリングプラスチック」であるだけでなく、現時点で唯一、以下の特性を併せ持つ素材でもあります。圧電性、熱電性、高強度、溶融加工が可能4つの特性を兼ね備えた高分子材料。台湾の半導体工場の超純水配管部品や石油化学プラントの耐腐食ポンプから、リチウムイオン電池の正極用バインダー、建築用カーテンウォールのカイナー（Kynar）塗装、医療用超音波センサーに至るまで、PVDFの応用分野は工業、エレクトロニクス、医療、そして消費財市場にまたがっています。
しかし、PVDFは市場で最も誤解されがちな材料の一つでもあります。「PVDFってテフロンと同じで、耐熱温度は260°Cですよね？」「PVDF製の限外ろ過膜なら、ろ過した水をそのまま飲めるんですよね？」「電池用PVDFはまもなく代替されるらしいが、この材料に未来はあるのか？」こうした誤解が、台湾では毎年、多くの材料選定ミスや調達上の無駄を引き起こしている。
本ガイドでは、以下の内容をまとめています グレード選定マトリックス、化学的適合性の制限領域、加工SOP、競合材料の比較、業界動向、および10のよくある質問（FAQ）、エンジニアや調達担当者が、PVDFに関する包括的な知識体系を一度に構築できるよう支援します。
第1章：PVDFとは？分子構造と主な利点

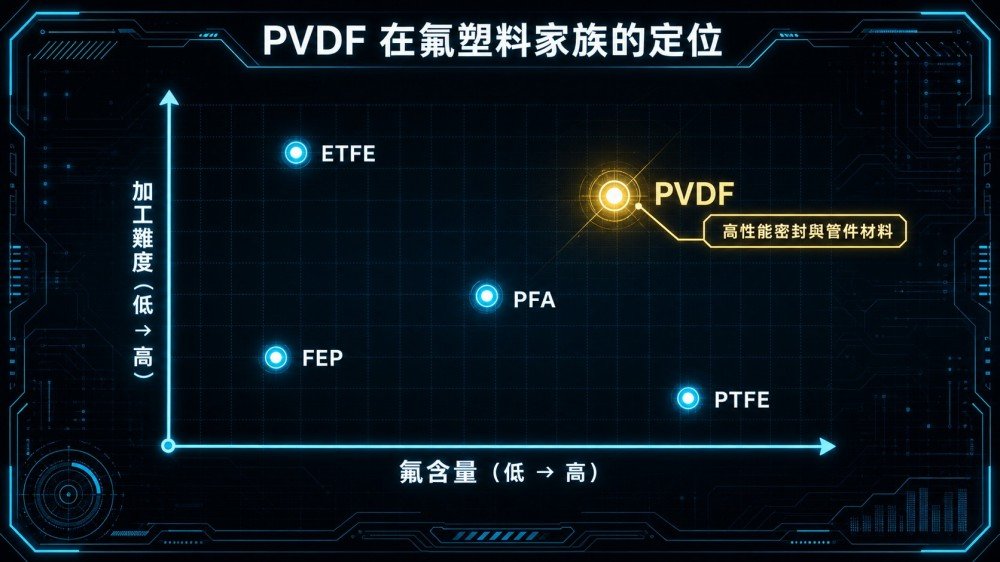

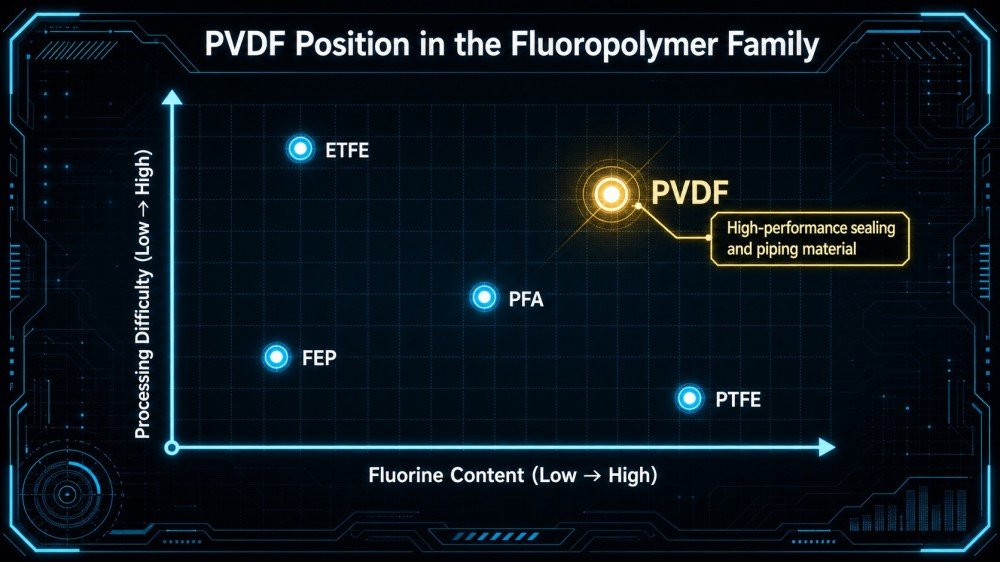

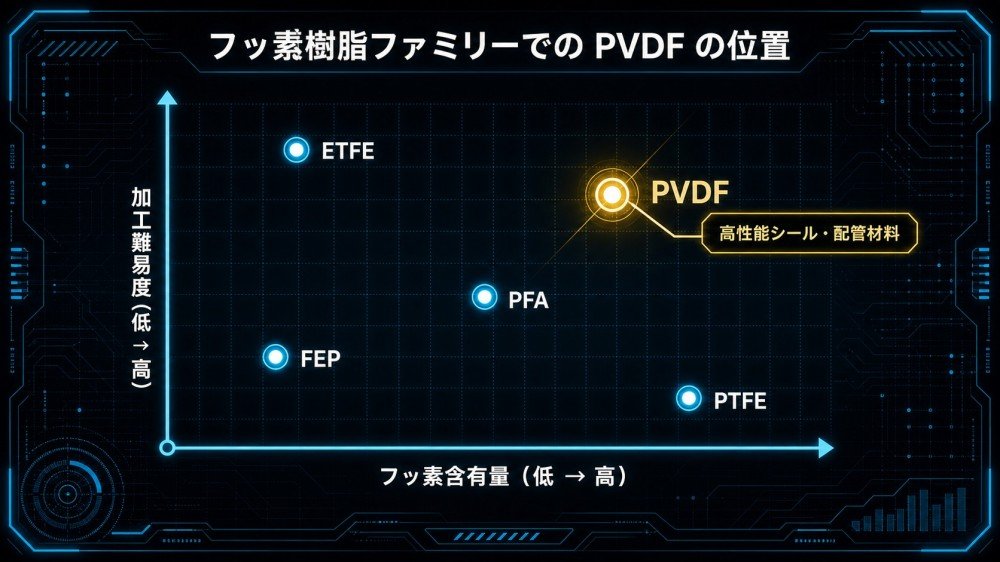

化学構造：フッ素含有量 59% の最適なバランス点
PVDFの化学構造は、 –CH₂–CF₂– 重複単位から構成され、フッ素含有量は約 59%。この数値は、フッ素樹脂のファミリーにおけるPVDFの位置づけを理解する上で重要な鍵となります：
| 材料 | フッ素含有量 | 長期耐熱性 | 機械的強度 | 溶融加工が可能 |
| PTFE | 76% | 260°C | ★★ | ❌粉末焼結 |
| PFA | 76% | 260°C | ★★★ | ✅ |
| FEP | 76% | 200°C | ★★ | ✅ |
| PVDF | 59% | 120°C | ★★★★★ | ✅ |
| ETFE | 40% | 150°C | ★★★★ | ✅ |
PVDFの半結晶構造（結晶度約50～60%）により、結晶領域の高い剛性と非結晶領域の靭性を併せ持つことになっており、これこそが、その機械的強度がPTFEをはるかに上回る根本的な理由である。
5つの主要な性能
| 性能指標 | 数値 | 意義 |
| 長期使用温度 | 120°C | PTFE/PFA（260°C）よりは低いものの、一般的なエンジニアリングプラスチックよりははるかに高い |
| 引張強度 | 50～55 MPa | PTFEの約2.5倍 |
| 曲げ弾性率 | 2,000～2,500 MPa | PTFE（400 MPa）をはるかに上回り、構造部材として使用可能 |
| 吸水率 | < 0.04% | 極めて低く、寸法安定性に優れている |
| 誘電率 | 8～10（1kHz） | 他のフッ素樹脂をはるかに上回る性能であり、圧電用途における重要な基盤となっている |
第2章：PVDFの5つのグレードに関する包括的な選定マトリックス
PVDFの選定において最もよくあるミスは、材料選びを間違えることではなく、適切なシーンで間違った難易度を選んでしまった。工業市場におけるPVDFは、主に以下の5つのグレードに分類されます：
5つのランク × 適用シーン × 適用除外条件
| レベル | 特徴 | 中核的な強み | 典型的な応用 | ⛔ 使用禁止の場面 |
| Pure PVDF（純素材） | 詰め物なし、半透明のオフホワイト | 最も幅広い化学的適合性、最高の電気絶縁性、最小の金属析出 | 半導体用超高純度水用配管部品、電気絶縁部品、水処理用膜基材 | ❌ 高負荷時の摺動摩耗；❌ 高温（120°C以上）の環境には不向き |
| ガラス繊維強化PVDF（GF20/GF30） | 20～30% ガラス繊維充填 | 剛性とクリープ耐性が30～50%向上し、寸法安定性がさらに向上 | 耐圧構造部品、高圧配管継手、ポンプケーシング | ❌ ガラス繊維粒子が表面の平滑性に影響を与える；❌ 化学的適合性がわずかに低下する |
| 高純度PVDF（Ultra-Pure） | 特殊な精製プロセスにより、金属イオン濃度をppbレベルまで制御 | イオン析出量が極めて少なく、超純水やプロセス流体を汚染しない | 半導体工場におけるCMPスラリー配管、エッチング液の輸送、UPWシステム | ❌ 価格は工業用製品の約2～3倍；❌ 一般的な工業用配管には適さない |
| バッテリーグレード PVDF（Battery Grade） | 高分子量粉末。NMPに溶解し、優れた成膜性を示す。 | 高粘度、高い付着力を持ち、正極スラリー化後の電気化学的安定性に優れている | リチウムイオン電池用正極バインダー（LFP、NMC、NCA正極） | ❌ 電池用スラリーの製造にのみ適用されます；❌ 強極性溶媒による溶解（構造用途以外） |
| ELS PVDF（静電気散逸グレード） | カーボンブラックまたはナノカーボンチューブの添加により、表面抵抗は 10⁴～10⁸ Ω/sq となる | 静電気を正確に放電し、火花を発生させない | 半導体ウェハーキャリア、ICテスト治具、クリーンルーム用部品 | ❌ 導電性フィラーは耐薬品性を低下させる；❌ コストがPure PVDFよりも著しく高い |

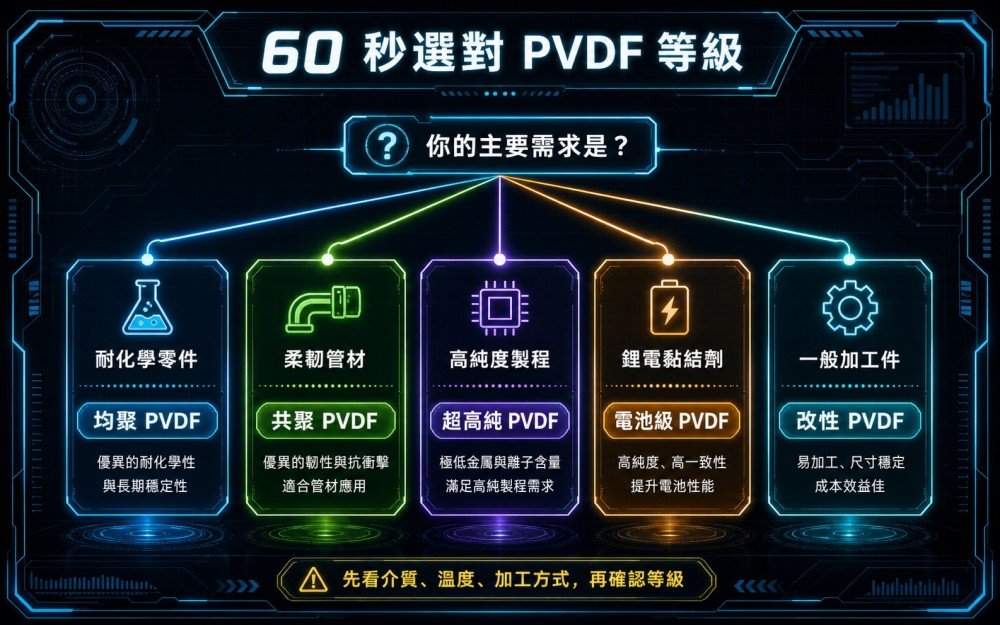

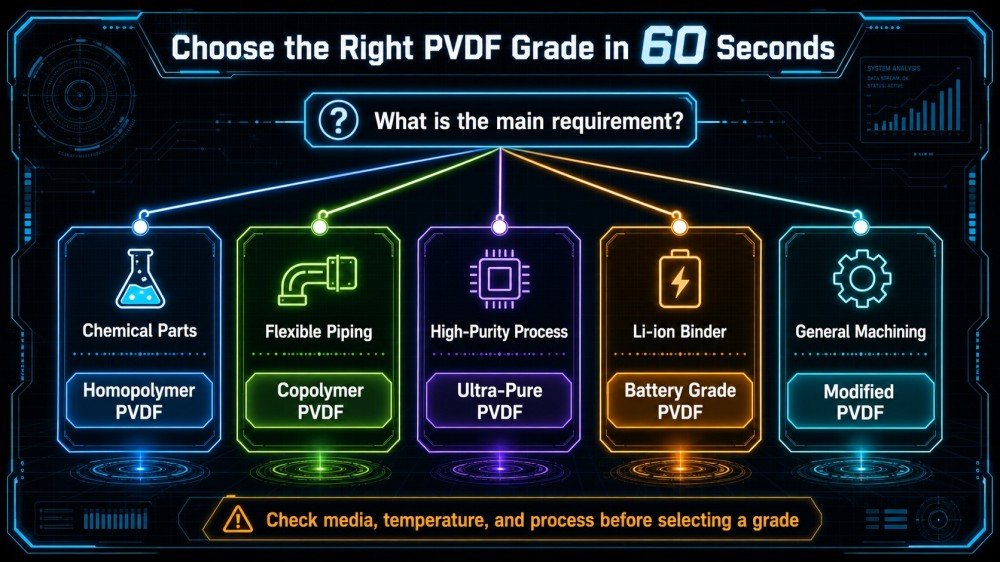

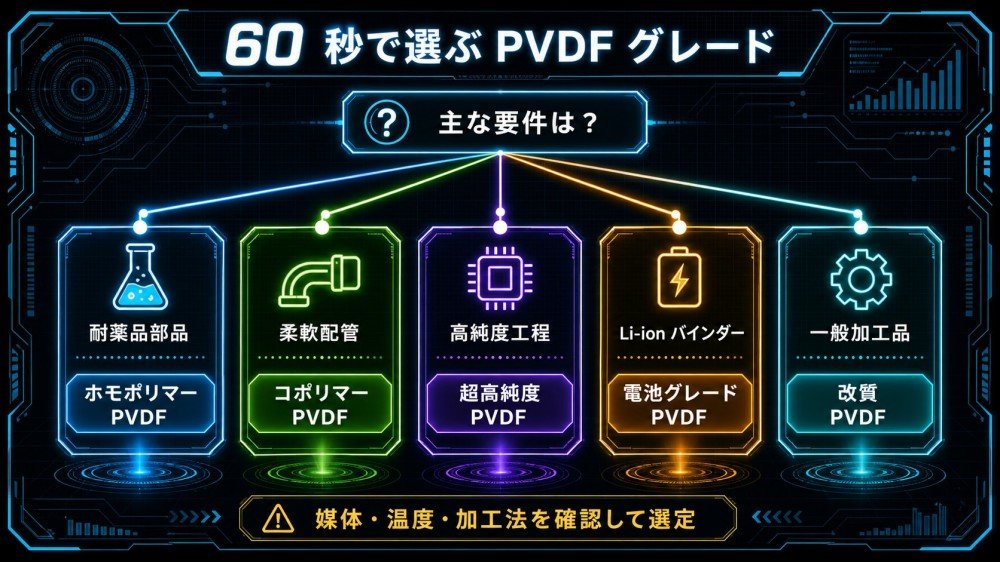

迅速な機種選定のための決定木
- 高純度化学薬品（半導体用）の輸送が必要 → 高純度PVDF
- 一般的な化学液体の輸送に適している → 純PVDF
- 高圧に耐える構造部材が必要 → GF30 PVDF
- 静電気の除去が必要（半導体治具） → ELS PVDF
- リチウムイオン電池の正極スラリーの調製が必要 → バッテリーグレードのPVDF粉末
第3章：化学的適合性の完全ガイド――「あらゆる化学物質に耐性がある」というのは最も危険な誤解である
PVDF は極めて幅広い化学的相容性を持ち、ほとんどの酸、アルカリ、ハロゲン、油類に耐性があります。しかし、**「ほとんどの物質に耐性がある」ことは「無敵である」ということとは異なります**――PVDF の防御を突破しうる媒体は、以下の 3 種類あります：

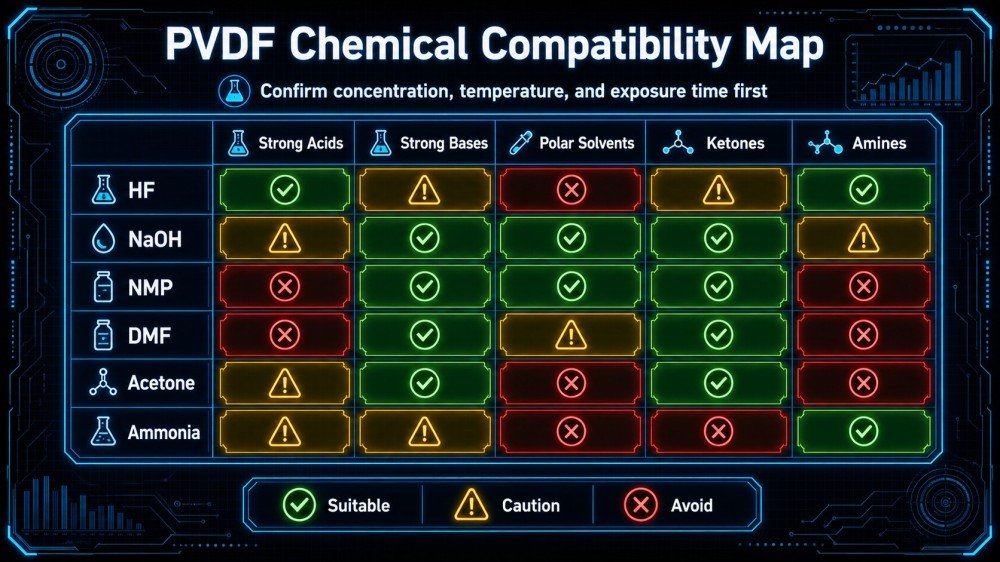

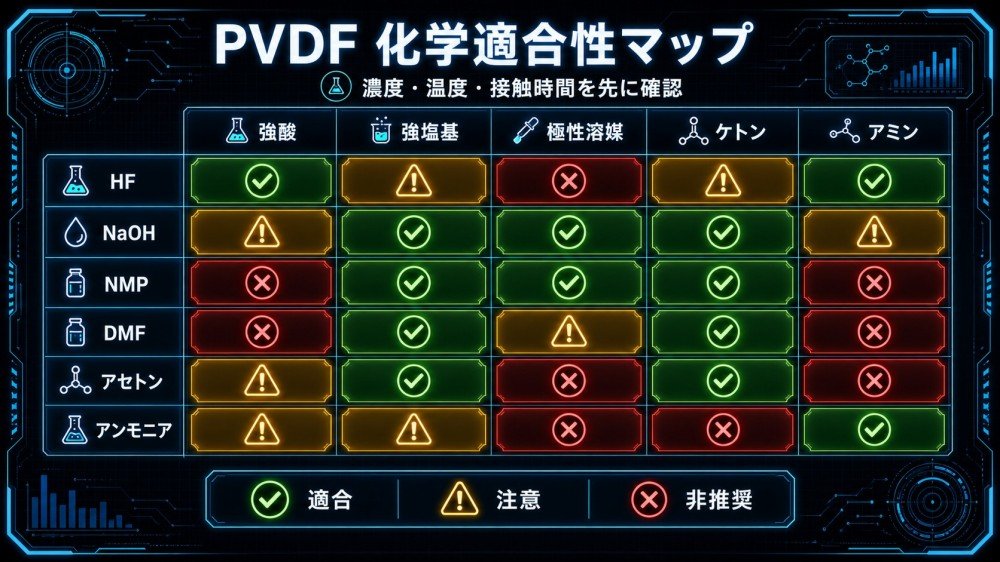

PVDFの化学的適合性クイックリファレンス表
| 媒体の種類 | 具体的な例 | 互換性 | 備考 |
| 希薄塩酸（<37%） | HCl | ✅ | 常温下で優れた |
| 希硫酸（<70%） | H₂SO₄ | ✅ | 常温下で優れた |
| 濃硫酸（>96%） | 発煙硫酸 | ❌ | 分子鎖への直接攻撃 |
| 濃硝酸（>50%） | 発煙硝酸 | ❌ | 高温下では特に危険です |
| フッ化水素酸（濃度を問わず） | HF | ✅ | PVDFの主な利点 |
| 強アルカリ（<50%） | NaOH | ✅ | 常温で良好 |
| 強アルカリ（>50%、高温） | 濃熱NaOH | ⚠️ | 60°Cを超えると著しく分解する |
| 有機溶媒（極性） | DMSO、DMF、NMP | ❌ | 電池スラリーの製造において、PVDF自体がNMPに溶解すること自体がその証拠である |
| 有機溶媒（非極性） | 鉱物油、ディーゼル燃料 | ✅ | 優秀 |
| 塩素（気体／水溶液） | Cl₂、次亜塩素酸ナトリウム | ✅ | 水処理・消毒における主な強み |
| ケトン類 | アセトン、MEK | ⚠️ | 一部が膨潤しているため、検査が必要 |
| 芳香族溶剤 | ベンゼン、トルエン | ⚠️ | わずかな膨潤が見られるため、長時間の接触は避けてください |
化学的適合性における3大禁域
危険区域1：高濃度の酸化性強酸
高濃度の硫酸（>96%）および硝酸（>50%）は、PVDFのポリマー骨格を直接侵食し、分子鎖の切断を引き起こす。このリスクは温度の上昇に伴い急激に高まる――室温では表面のわずかな侵食にとどまる可能性があるが、80°C以上では数時間以内に完全な機能喪失を引き起こす可能性がある。代替案：以下の材料への切り替え PTFE 或 PFA。
禁止区域2：強極性有機溶媒（膨潤を引き起こす）
DMSO、DMF、NMP、THF などの強極性溶媒は、PVDF の非結晶領域に浸透し、体積膨張や機械的特性の低下を引き起こします。最も直接的な例としては、電池用スラリー製造エンジニアが電池用 PVDF 粉末をNMPに自発的に溶解する スラリーの製造――これは同時に、「PVDFはあらゆる化学物質に耐性がある」という説が、最も危険な誤解であることを示している。
禁断の領域その3：温度の相乗効果（最も見過ごされがちな落とし穴）
「常温下で単一の媒体と相容れる」ことは、「高温＋高濃度＋長時間の浸漬下でも相容れる」こととは限りません。温度が10°C上昇するごとに、化学反応速度は約2倍になります。もともと「かろうじて互換性がある」組み合わせでも、条件が重なることで急速に悪化する可能性があります。実務上の原則：過酷な使用条件の場合は、必ずサプライヤーにその条件に対応した具体的な媒体＋温度＋濃度の組み合わせの実測TDSデータ。
第4章：PVDF加工のSOP――射出成形、押出成形、およびCNC加工の要点
射出成形の主要パラメータ
PVDFの射出成形条件は、一般的なエンジニアリングプラスチックよりも厳しいものです。主なパラメータは以下の通りです：
| パラメータ | 推奨範囲 | 注意事項 |
| バレル温度 | 220～280°C | 300°Cを超えると分解が始まり、有毒なHFガスが放出される |
| 金型温度 | 80～120°C | 金型温度が低いと結晶度が低下し、機械的特性や化学的適合性に影響を及ぼす |
| 射出速度 | 中低速 | 高いせん断速度が分解を促進する |
| 背圧 | 低背圧 | せん断熱の蓄積を防ぐ |
| 乾燥条件 | 80°C × 4時間 | PVDFは吸湿率が低いものの、予備乾燥が必要である |
CNC加工の要点
PVDFのCNC加工は比較的容易ですが、以下の重要な注意点があります：
切削工具の選定：超硬合金（Carbide）製の切削工具の使用を推奨します。PVDFの切削特性はアルミニウム合金と似ていますが、靭性がより高いため、長い切りくずが工具に絡まるのを防ぐよう注意が必要です。
切削速度：フライス加工の推奨速度は200～400 m/min、旋削加工の推奨速度は100～300 m/minです。PVDFは熱伝導率が低いため（0.17 W/m・K）、切削熱を排出するために、圧縮空気による吹き付けまたは水溶性切削液の使用を推奨します。
加工後の焼鈍：精密部品（公差 < ±0.05mm）については、加工後に 100°C × 2時間 応力除去焼鈍を行い、残留応力によるその後の寸法変化を防ぐ。
油性切削液の使用を禁止する：鉱物油はPVDFと相性が良いものの、半導体や高純度用途の部品表面に油汚れが残ると、洗浄が極めて困難であり、その後の組み立て工程で汚染を引き起こす原因となります。

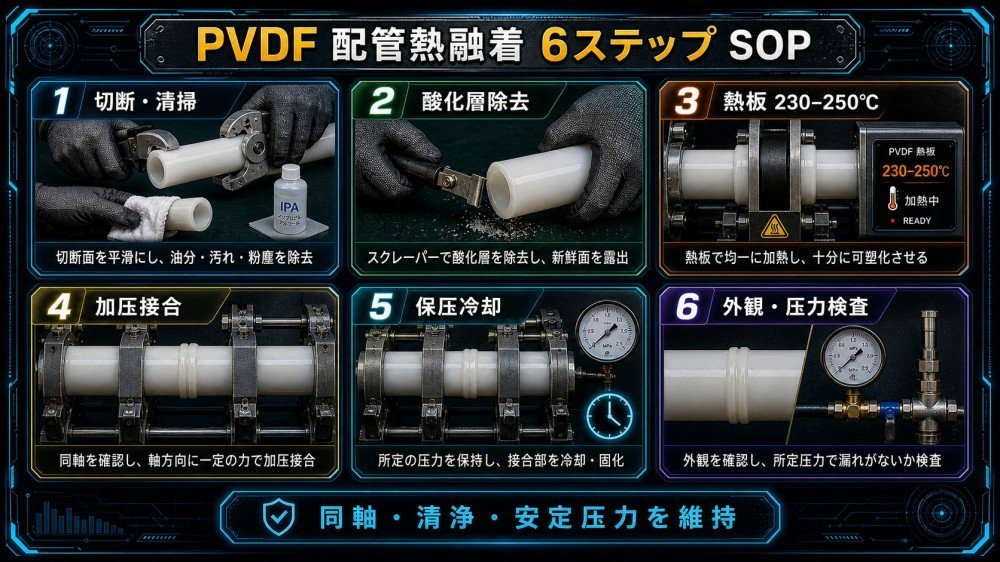

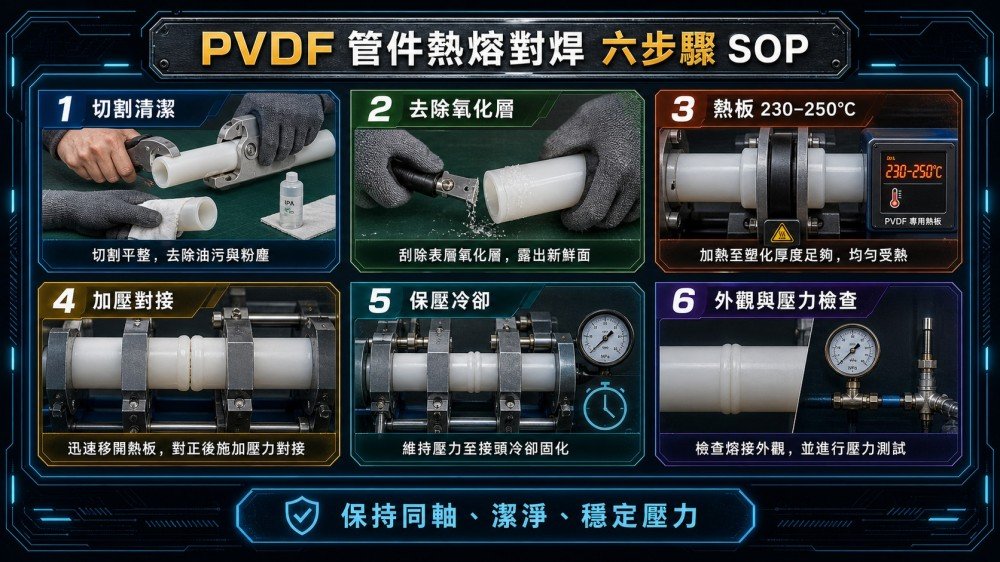

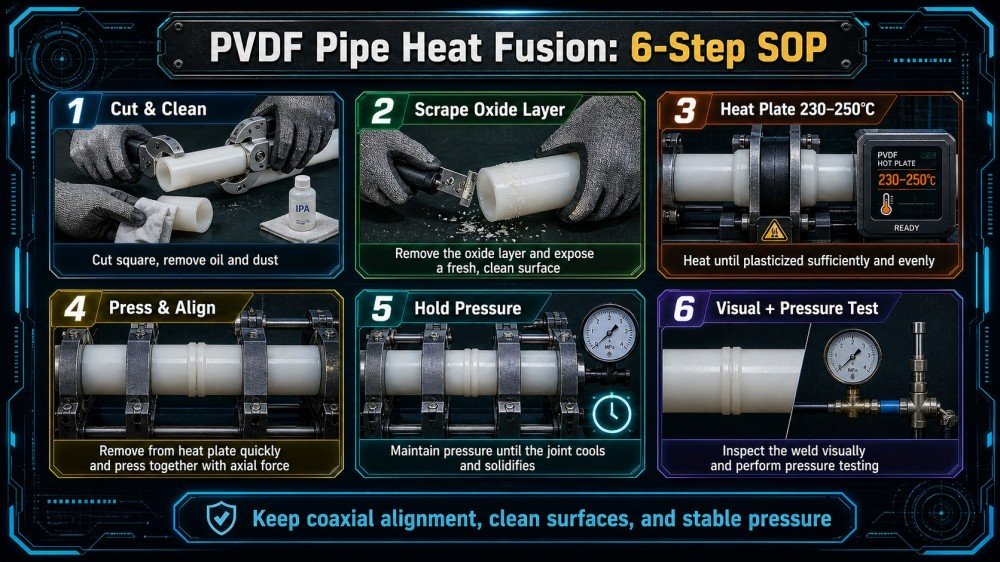

ホットメルト溶接 SOP（継手の取り付け）
PVDF管継手の現場での取り付けにおいて、最もよくあるミスは、溶接温度の管理が不適切であることです：
| 溶接方法 | 加熱温度 | 適用管径 | 注意事項 |
| ホットプレート突合せ溶接（Butt Fusion） | 230～250°C | DN 25 以上 | 加熱プレートを外した後、5秒以内に突合せ溶接を完了する必要があります。時間を超過すると、接合強度が不十分になります。 |
| 電気融着（Electrofusion） | 通電による自動温度制御 | DN 20～200 | 継手の両端の管部品の表面から、酸化層を完全に除去する必要があります。 |
| 熱風溶接（Hot Gas Welding） | 280～320°C（熱風） | 板材の補修 | 充填棒の材質は、母材と同等グレードのPVDFでなければならない。 |

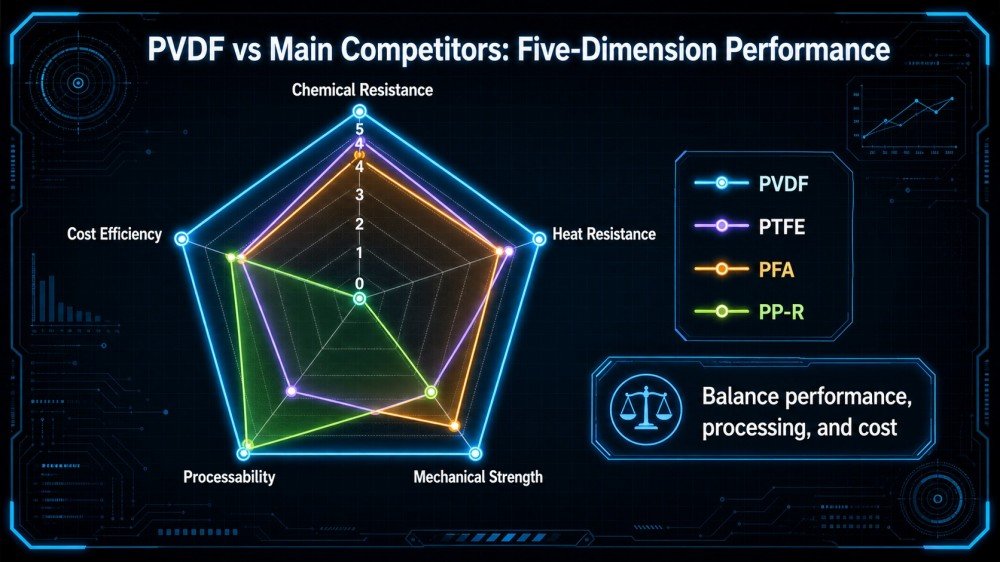

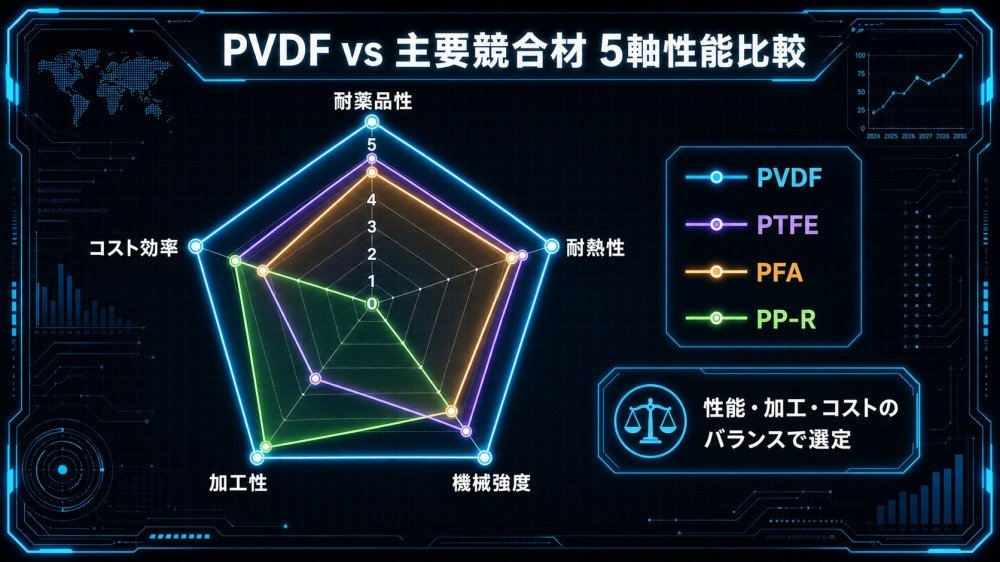

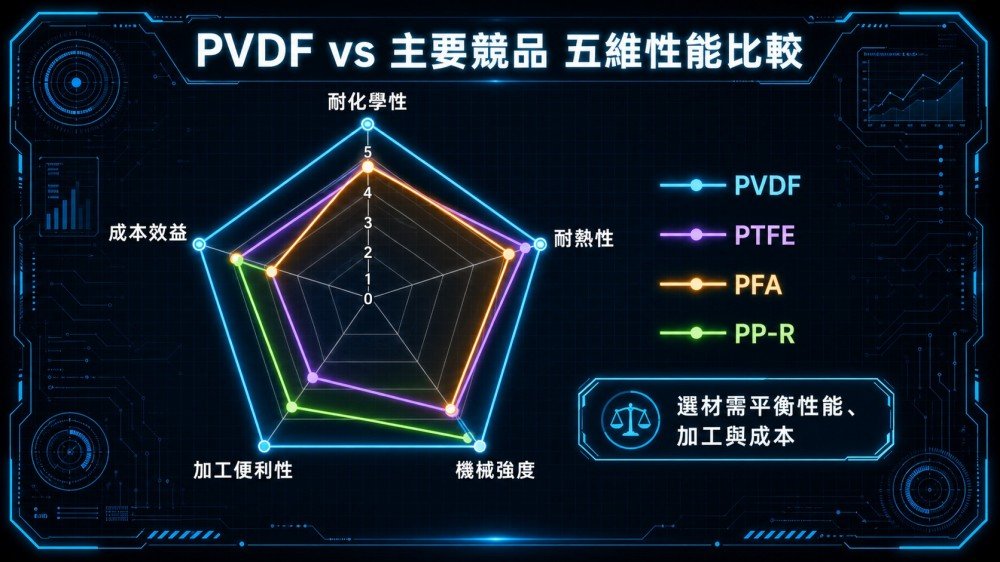

第5章：PVDFと競合材料の詳細比較
主要競合製品との包括的な比較
| 比較の基準 | PVDF | PTFE | PFA | UHMWPE | PP-R |
| 長期耐熱性 | 120°C | 260°C | 260°C | 80°C | 95°C |
| 引張強度 | ★★★★★ | ★★ | ★★★ | ★★★ | ★★ |
| HF（フッ化水素酸）に耐性がある | ✅ | ✅ | ✅ | ❌ | ❌ |
| 濃硫酸に耐性がある | ❌ | ✅ | ✅ | ❌ | ❌ |
| 塩素ガスに対する耐性 | ✅ | ✅ | ✅ | ⚠️ | ❌ |
| 射出成形可能 | ✅ | ❌ | ✅ | ❌ | ✅ |
| 圧電性 | ✅ | ❌ | ❌ | ❌ | ❌ |
| 相対コスト | ★★★★ | ★★★ | ★★★★★ | ★★ | ★ |
| 食品・医療のコンプライアンス | ✅ | ✅ | ✅ | ✅ | ⚠️ |
材料選定の基準を一言で明確に
- 120°C以上の耐熱性が求められる化学配管 → PVDFを諦めて、 PFA
- 最も幅広い化学的適合性（濃硫酸を含む）が必要 → PVDFを諦めて、 PTFE または PFA
- 高強度＋HF耐性＋射出成形可能 → PVDF が唯一の選択肢です
- 圧電センシング機能が必要 → PVDF は唯一の熱可塑性樹脂の選択肢である
- 超低コストでアルカリに耐性のある配管が必要 → 検討する PP-R（性能の差は極めて大きいものの、コスト面での優位性は明らかである）
第6章：4大産業におけるPVDFの応用に関する詳細な分析
用途1：半導体および電子機器の製造
半導体工場におけるPVDFの主な用途は超純水（UPW）および化学薬品の輸送配管。半導体製造プロセスにおける配管材料への要求は極めて厳格であり、金属イオンの析出量はppb、さらにはpptレベルに抑えなければならず、いかなる汚染もウェハーの廃棄につながる可能性がある。
この用途において、高純度PVDF（Ultra-Pure PVDF）の利点は以下の通りです：
- 金属イオンの析出量（Na、Fe、Ca など）< 1 ppb
- フッ化水素酸（HF）、リン酸（H₃PO₄）、過酸化水素（H₂O₂）などの半導体製造用化学薬品
- 超音波溶接が可能で、接合部に金属汚染のリスクがない
- PFAよりも約30～50%安価であり、耐熱性を必要としない工程段階においては、コストパフォーマンスに優れた選択肢となる
注意事項：半導体用PVDFについては、サプライヤーに以下の提供を求める必要があるICP-MS 金属析出試験報告書、そしてそれが一般的な工業用配管部品ではなく、「半導体／高純度グレード」の認証を取得していることを確認した。
用途2：水処理（限外ろ過膜）
PVDF中空糸型限外ろ過膜（UF膜）は、現在、世界中の水処理施設における高度な浄水処理の主流技術となっています。膜製造におけるPVDFの主な利点：
- 塩素に対する耐性が極めて高い：高濃度の次亜塩素酸ナトリウム（NaOCl）による化学洗浄に耐えられ、PES（ポリエーテルスルホン）膜よりも耐用年数が著しく長い
- 機械的強度が高い：中空糸の管壁は破損しにくいため、膜糸の破損による漏水の問題を軽減します
- 孔径が均一：0.03～0.1 μmの孔径により、細菌（>0.2 μm）、コロイド、および浮遊物質を効果的に捕捉できる
台湾ではすでに、高雄地域を含む複数の水道施設で、高度浄水プロセスとしてPVDF超濾過膜が導入されており、その処理能力は1日あたり数万トンに達している。
用途3：リチウムイオン電池（正極用バインダー）
PVDFは現在、リチウムイオン電池の正極用バインダーとして主流の材料であり、その主な役割は以下の通りです：
- 付着機能：正極活物質（LFP、NMC、NCA）をアルミ箔集電体に接着する
- 電気化学的安定性：充放電電圧範囲（3.0～4.3V）内では酸化還元反応は起こらない
- 成膜性：NMPに溶解させた後、アルミ箔の表面に均一に塗布し、緻密な電極を形成する
PVDFバインダーにとっての最大の脅威：フッ素を含まない水系バインダー（CMC+SBR、PAA シリーズ）の技術成熟度が急速に向上している。水系バインダーは NMP 溶剤を省略でき（パルプ製造コストを約 30% 削減）、環境にも優しい。2024年には、すでに一部のメーカーがLFP正極において量産代替を実現しており、電池用バインダー市場におけるPVDFのシェアは、2026年から2030年にかけて徐々に低下すると予想される。
用途4：建築用塗料（Kynar 500® シリーズ）
建築用外壁の金属塗装市場におけるPVDFの用途としては、アルケマの Kynar 500® ブランド認証は最高水準です。Kynar 500® の配合規定では、塗料中のPVDF樹脂含有量が70%以上であることが定められており、以下の特長を提供します：
- 耐紫外線性：20年以上色あせしない（AAMA 2605の最高等級規格に準拠）
- 酸性雨に強い：酸性汚染物質による侵食に長期にわたり耐える
- 自己洗浄性：表面エネルギーが低いため、汚れが付着しにくい
台湾の高層ビルのカーテンウォール用アルミニウムパネルには、Kynar 500® 認定塗料が広く採用されています。調達の際は、サプライヤーが以下のものを提示していることを確認する必要があります。 Kynar 500® ライセンス証明書、正規の「PVDF塗料」でない場合、性能基準が保証されません。
第7章：PVDF市場の現状と業界動向
世界市場規模
- 2024年の世界のPVDF市場規模：約13～27億米ドル（塗料加工品を含む）
- CAGR（2024～2031年）：約 5.3%
- 最大の成長原動力：水処理（東南アジア、中東）、リチウムイオン電池（米国・中国）、半導体（台湾、韓国、日本）

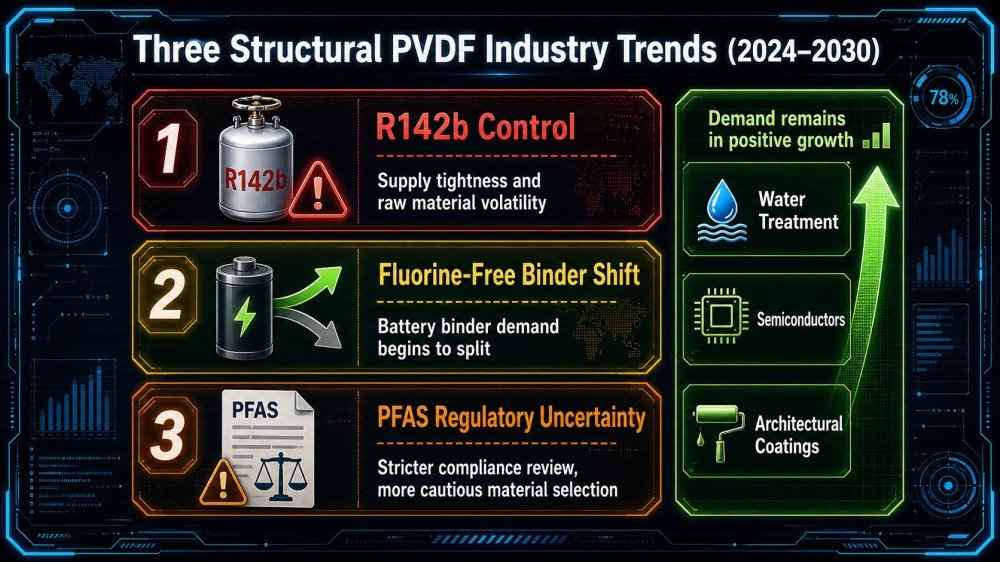

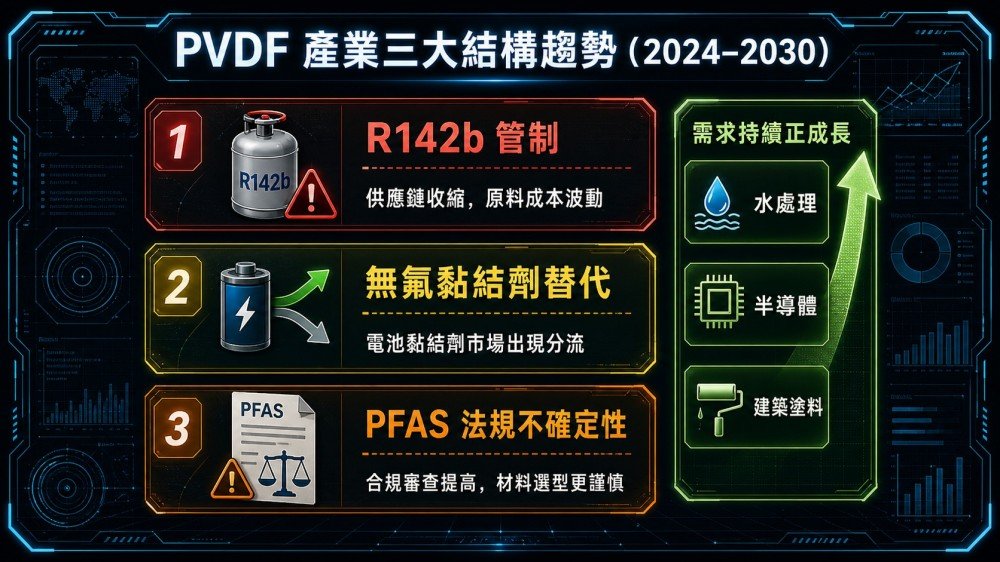

3つの構造的なトレンド
トレンド1：R142bの原料規制が供給側を圧迫
PVDFの主要な合成原料であるR142b（1-クロロ-1,1-ジフルオロエタン）は、オゾン層を破壊するとして『モントリオール議定書』の規制対象に組み入れられており、中国におけるR142bの新規生産能力の増設には厳しい審査が課されている。これにより、世界のPVDF原料市場は中長期的な供給制約に直面しており、電池グレードのPVDFを大量に必要とするリチウムイオン電池メーカーにとってコスト圧力となっている。
トレンド2：フッ素フリー接着剤への代替が進み、電池市場は構造調整の段階に入る
2024年にはフッ素フリー正極バインダーの量産が実現し、一部の電池メーカーではLFP正極への導入が本格化している。2026年から2028年にかけては、PVDF電池バインダーの市場シェアが急速に低下する重要な時期になると予想される。しかし、水処理、半導体、建築用塗料におけるPVDFの需要はこの影響を受けず、市場全体としては依然としてプラス成長を維持している。
トレンド3：PFASに関する環境規制が市場の信頼感に変動をもたらす
EUのPFAS規制法案では、現時点ではPVDF（ポリマー形態のフッ素系材料は、規制審査においてPFOAやPFOSなどの低分子汚染物質とは本質的に異なる）を明確に禁止していないものの、市場では「フッ素系材料の長期的なコンプライアンスリスク」に対する不確実性が依然として存在しており、一部の川下メーカーはすでに代替案の評価を前倒しで開始している。

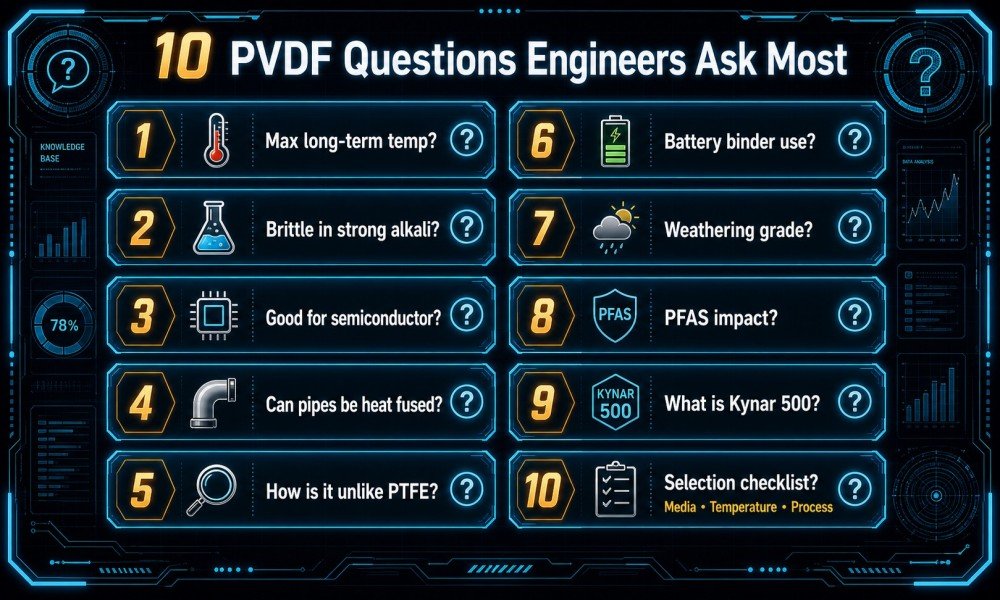

第8章：PVDF よくある質問（FAQ）
Q1：PVDFとPTFE（テフロン）にはどのような違いがありますか？
最も重要な違いは3点あります：① フッ素含有量：PVDF 59% 対 PTFE 76%、耐薬品性において PVDF は若干劣る；② 耐熱性：PVDFの長期耐熱温度は120°Cであるのに対し、PTFEは260°Cであるため、高温環境下ではPVDFはPTFEの代替とはならない；③ 加工方法：PVDFは射出成形や溶接が可能であるのに対し、PTFEは粉末焼結のみが可能であり、部品の精度や設計の自由度の点で、PVDFはPTFEを大幅に上回っている。
Q2：PVDFの耐熱温度は本当に120°Cだけなのでしょうか？150°C、あるいは180°Cと記載されている資料もいくつか見かけますが。
これは、PVDF 市場において最も一般的な誤解の原因となっています。PVDF の融点約 170°C、短期耐熱性140～150°Cに達することもありますが、長期連続使用時の最高温度は 120°C です。。120°Cを超える温度で長期間使用すると、PVDFにはクリープ現象が生じ、強度が低下します。一部の資料では短期試験値や融点が引用されており、これによりエンジニアが高温環境での使用にPVDFを選定してしまう恐れがあります。このような場合は、PFA（長期使用時260°C）に切り替えるべきです。
Q3：PVDF超濾過膜は、RO膜の代わりに飲料水製造に完全に使用できますか？
完全に置き換えることはできない。PVDF 限外ろ過膜（孔径 0.01～0.1 μm）は、細菌、コロイド、および高分子有機物を除去することができるが、溶解性重金属（鉛、ヒ素、クロムなど）、硝酸塩、低分子有機汚染物質、およびウイルス（一部のモデルでは除去可能）を効果的に除去することはできません。。RO膜（< 0.001 μm）は、ほぼすべての溶解性汚染物質を除去することができます。台湾地域において重金属汚染の懸念がある場合は、限外ろ過膜を活性炭またはROシステムと組み合わせて使用する必要があります。
Q4：電池用PVDFは、本当にまもなく置き換えられるのでしょうか？資材調達戦略を見直すべきでしょうか？
電池用バインダー市場は確かに代替品の圧力に直面しているが、そのタイムラインは多くのメディアが報じているほど悲観的なものではない。現在、フッ素を含まないバインダーは LFP 負極 すでに大幅に置き換えられており、LFP正極代替の進捗状況は約10～20%、NMC/NCA 正極現時点では、技術はまだ未成熟です。提案：2026年の調達戦略は、引き続きPVDFを主軸としつつ、水系バインダーについても小ロットでの評価を行う。；2028年以降になって初めて、材料の配合比率を大幅に見直す必要が生じると予想される。
Q5：Kynar 500と一般的なPVDF塗料にはどのような違いがありますか？本物か偽物かをどのように見分ければよいですか？
Kynar 500® はアルケマ社の商標認証であり、塗料配合中のPVDF樹脂含有量が70%以上であることを示し、建築外装用塗料の最高性能規格であるAAMA 2605に準拠しています。認証方法：① 塗料メーカーに対し、以下の提示を求める アルケマ Kynar 500® ライセンス証明書（製品番号があれば、アルケマの公式サイトで確認可能）；② AAMA 2605 に基づく第三者試験報告書の提出を要求；③ TGA（熱重量分析）報告書を請求し、PVDF含有量が 70% 以上であることを確認する。上記の書類を提出できない「PVDF塗料」については、20年間の耐候性能を保証することはできません。
Q6：PVDF管継手の溶接はなぜ失敗しやすいのですか？歩留まりを向上させるにはどうすればよいですか？
PVDF熱板の突合せ溶接において、最も一般的な失敗原因は次の3つである：① ヒータープレートの温度が正確ではない：ヒートプレートの実際の温度と設定温度に誤差があるため、作業のたびに赤外線温度計で温度を確認することをお勧めします；② ホットプレートの取り外しに時間がかかりすぎる：5秒以上経過すると、PVDFの表面温度が急激に低下し、突合せ溶接後の接合強度が不十分となる；③ 表面の酸化層が除去されていない：PVDF 管継手の表面に形成される自然酸化層は、溶着に重大な影響を及ぼすため、突合せ溶接の30分前までに表面の削り取りを完了させる必要があります。DVS 2207 または ASME B31.3 の溶接手順認証を取得している施工業者を選定することを推奨します。
Q7：高純度PVDFと工業用PVDFは見た目が同じですが、どちらを購入したかを確認するにはどうすればよいですか？
確かに、外観だけではほとんど見分けがつきません。確認方法：① サプライヤーに以下の提供を求める ICP-MS 金属析出試験報告書（Na、Fe、Ca、Mg、Kの各項目の溶出値を明記すること。各値は1 ppb未満であること）；② 材料認証書（CoA）に「Ultra-Pure」または「Semiconductor Grade」と記載されていることを確認すること；③ サプライヤーに対し、材料の供給元（Arkema、Solvayなどの原料メーカーによる高純度グレードの出荷証明書）の提示を求めること。台湾の工業用パイプ継手市場では、高純度規格を満たさないPVDFが「PVDFパイプ継手」の名目で大量に販売されているため、半導体メーカーの調達担当者は書類の提出を厳格に要求しなければならない。
Q8：PVDFの廃棄物はどのように回収・処理すればよいですか？一般的なプラスチックとしてリサイクルできますか？
一般的なプラスチックリサイクルに直接投入してはなりません。PVDFの融点（170°C）は一般的な熱可塑性プラスチックよりもはるかに高いため、PEやPPなどと混合溶解すると、不純物による汚染を引き起こします。適切な処理方法：① 材料メーカーの回収プログラム：アルケマ（Arkema）やソルベイ（Solvay）などのメーカーでは、一部の廃棄物回収プログラムを実施しているため、問い合わせてみることをお勧めします；② 高温焼却：PVDFは高温（800°C以上）の焼却炉で完全に燃焼するが、焼却設備にHFガス洗浄システムが備わっていることを確認する必要がある；③ 使用済み電池の正極からPVDFを除去する：専門的なNMP溶解または超臨界流体抽出プロセスが必要であり、ご自身での処理はお勧めしません。
Q9：PVDFの圧電性にはどのような実用的な用途がありますか？一般的な産業分野でも利用されていますか？
PVDFの圧電性に関する工業用途は、主に以下の分野に集中している：① 医療用超音波センサー：PVDFフィルムの広帯域応答特性により、接触型超音波プローブにおいて広く利用されている；② 衝撃・振動の検知：PVDFフィルムは、貼付型加速度センサーに加工することができ、そのコストは圧電セラミックよりもはるかに低い；③ ウェアラブル健康モニタリング：PVDF電紡糸で作られたフレキシブルセンサーは、筋電信号（EMG）および筋収縮（MMG）をモニタリングすることができる；④ 工業用配管の圧力監視：PVDFフィルムセンサーは、配管内の動的な圧力変化を検知することができ、従来の圧力センサーよりも反応速度が速い。
Q10：PFAS規制の動向を踏まえると、PVDFには長期的なコンプライアンスリスクが高いのでしょうか？
現時点ではリスクは比較的管理可能な範囲にあるが、引き続き注視する必要がある。重要な事実：① PVDF は高分子形態のフッ素材料、PFOAやPFOSなど、明確に禁止されている物質と低分子量PFAS 化学構造および環境挙動において本質的な違いがある；② 現在議論されているEUのPFAS規制法案の草案では、ポリマーフッ素材料に対して適用除外期間が設けられている；③ 一部の用途（医療、半導体、水処理など）については、適切な代替品が存在しないため、最終的に規制対象となった場合でも、最大10～12年間の適用除外期間が認められる可能性がある。提言：欧州化学物質庁（ECHA）によるPFAS規制の最新動向を注視すべきであるが、現時点ではPVDFシステムの緊急的な交換は必要ない。
まとめ：適切なPVDFを選ぶことこそが、材料エンジニアの中核となる競争力である
PVDFは「最も高価なものが最良」という素材ではなく、以下の点を同時に考慮する必要があります。レベル（機能）× シナリオ（適用除外条件）× コンプライアンス（法的責任）× トレンド（業界動向） 4つの次元からなる体系的な人材選抜プロセス。
半導体工場では、グレードを誤ったPVDF管部品を1つ使用しただけで、製造ライン全体が汚染される恐れがあります。水処理プラントでは、「PVDF限外ろ過膜はRO膜と同じ」という誤解が、飲用水プロジェクトの検収不合格につながる可能性があります。リチウムイオン電池工場では、フッ素フリーバインダーへの移行というトレンドを無視した調達戦略により、コスト競争力が2年遅れをとる可能性があります。
このガイドが、皆様の机の上で最も頻繁に参照されるPVDF材料選定の手引きとなることを願っています。
