バックアップリング｜高圧シール用Oリング支持部品

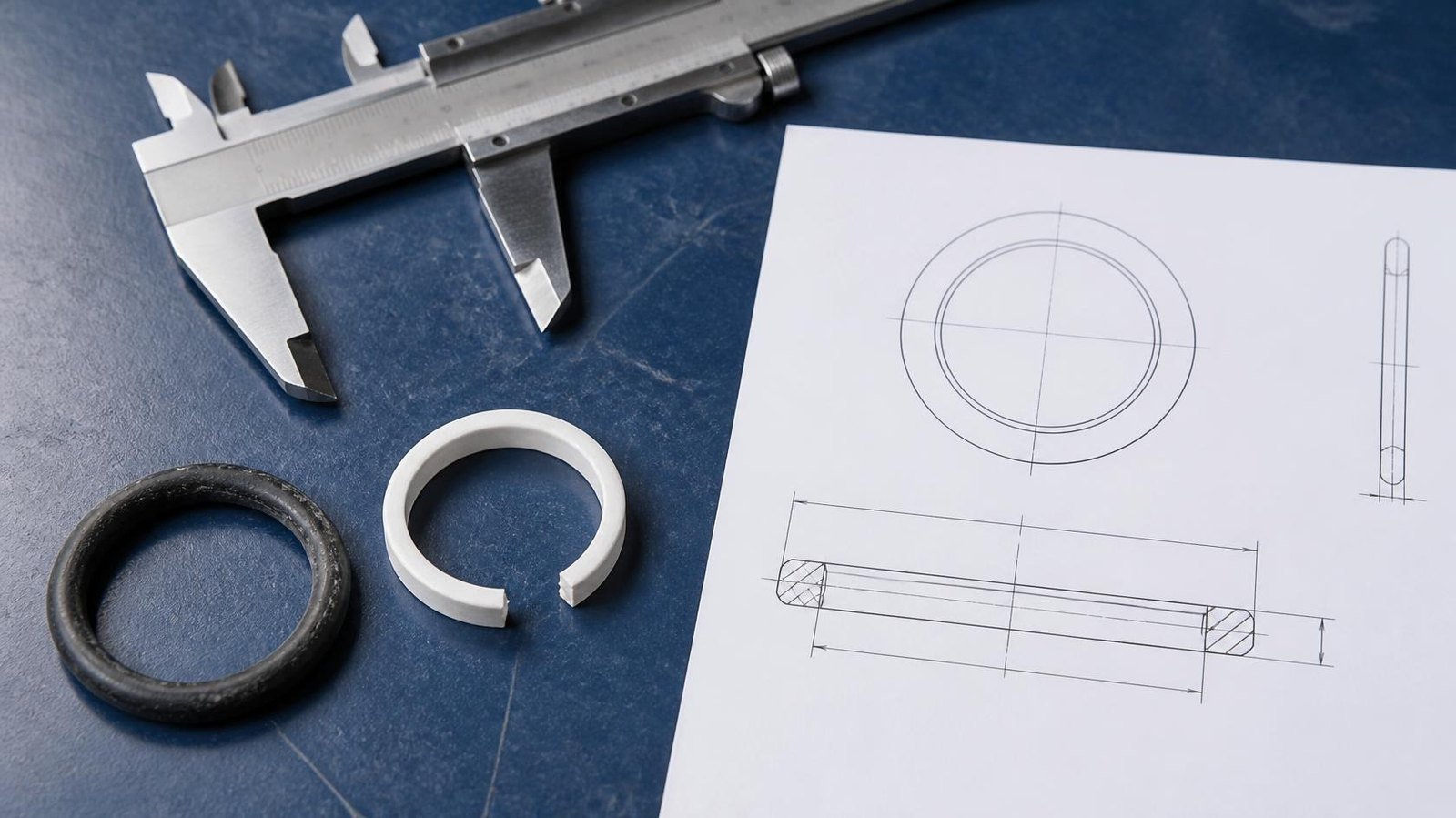

摩耗した古い部品や設備の図面しか残っていない場合、止め輪の材質、開口部の形状、寸法をどのように確認すればよいでしょうか？
承炘は、Oリングがどちら側から押し出されるか、溝に止め輪が収まるかどうか、組み立て経路、および材料条件を順に判断した。この5つのステップにより、型式と寸法の範囲を絞り込んだ。
01.
押出位置の確認
古い部品の破損箇所、圧力の方向、および嵌合クリアランスを確認し、まず止め輪をどちら側に設置すべきかを判断する。
02.

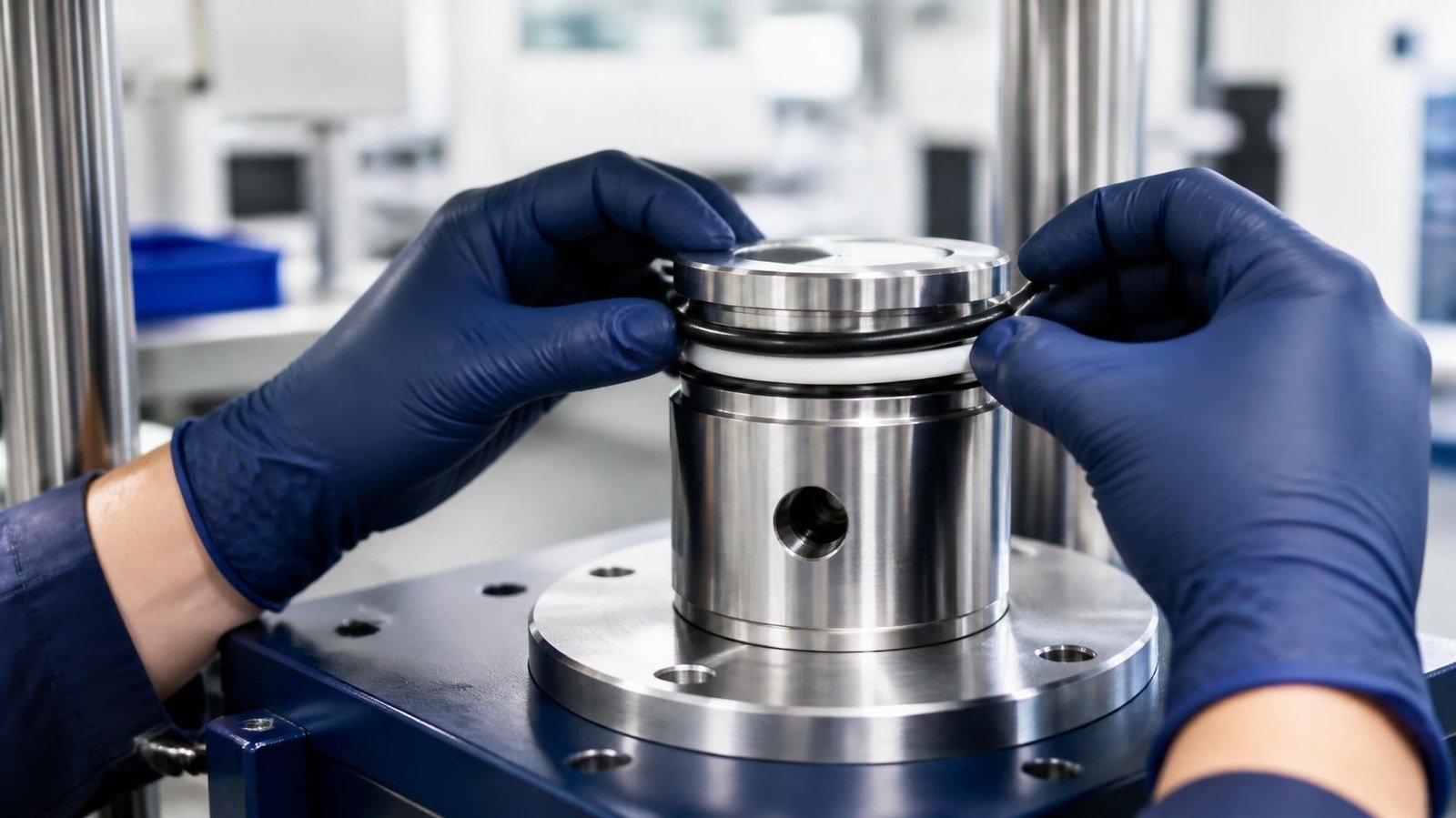

溝と寸法の確認
図面、Oリングの断面形状、および溝の寸法を総合的に考慮し、リテーナーの内径、外径、厚さ、および組み付けスペースを確認する。
03.
止め輪の形式の評価
取り付け方法に基づき、フルサークル、開口部、その他の加工形態について検討するが、実際の選定は図面および使用条件を確認した上で決定する。
04.
材料と加工に関する議論
媒体、温度、圧力、および寸法の要件に基づき、材料の選定および図面に基づく加工の実現可能性を評価する。
05.
確認作業および必要書類
寸法確認、材料仕様書、またはロット情報が必要な場合は、見積依頼の際に併せてご提示いただき、提供可能な項目をご確認ください。
AIの型式図です。実際の形状および寸法については、図面をご確認ください。
AIの型式図です。実際の形状および寸法については、図面をご確認ください。
AIの型式図です。実際の形状および寸法については、図面をご確認ください。

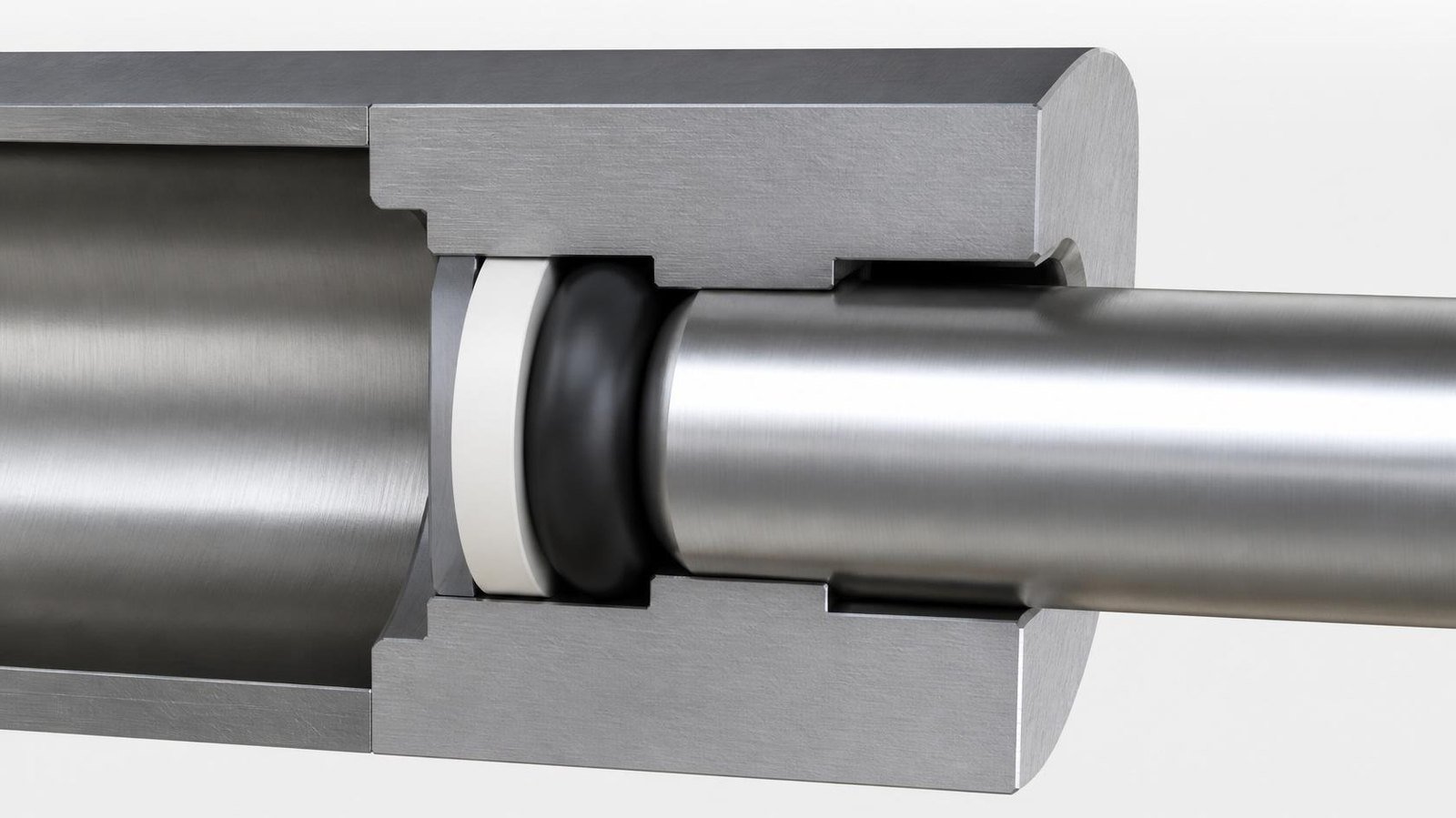

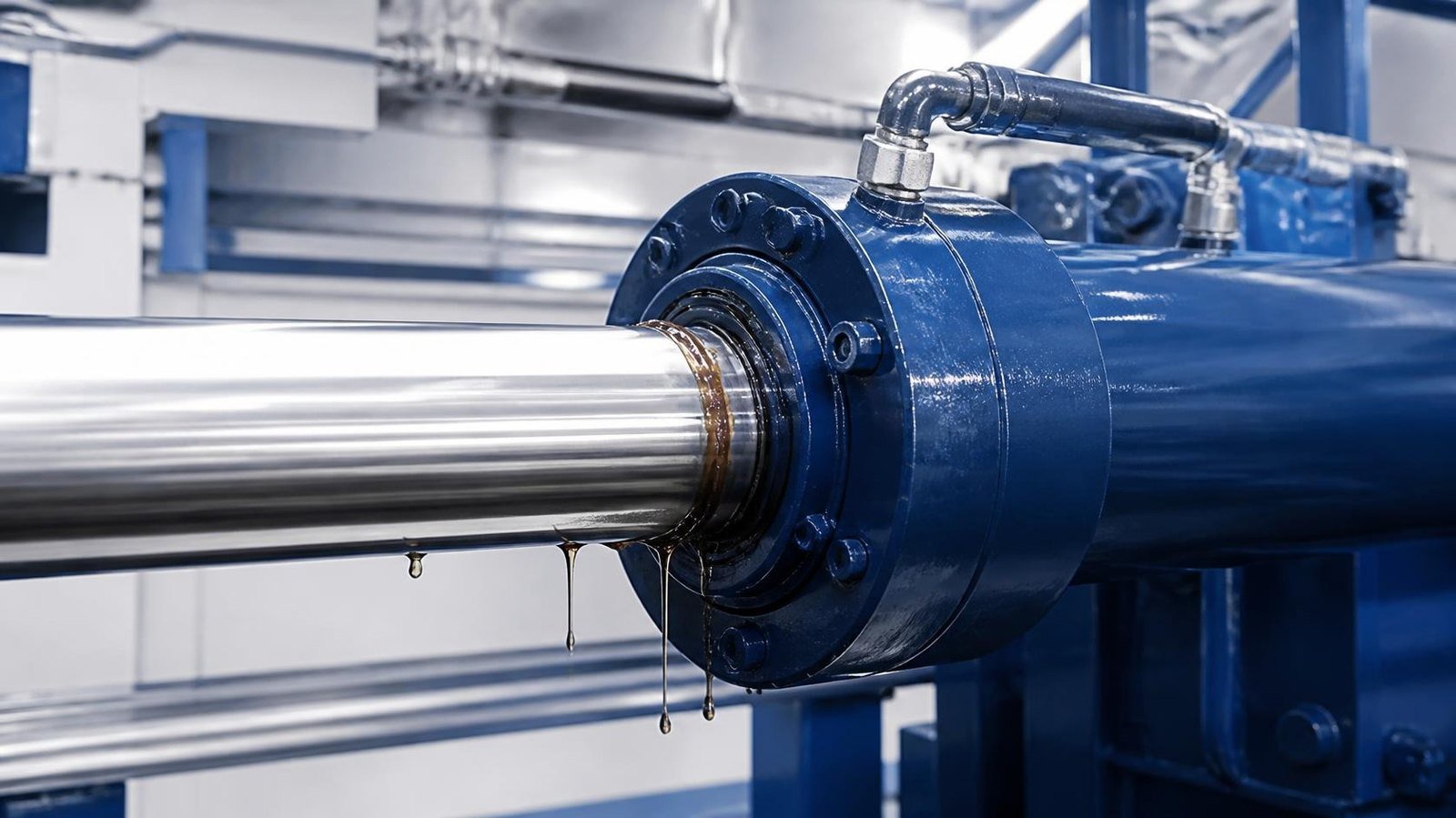

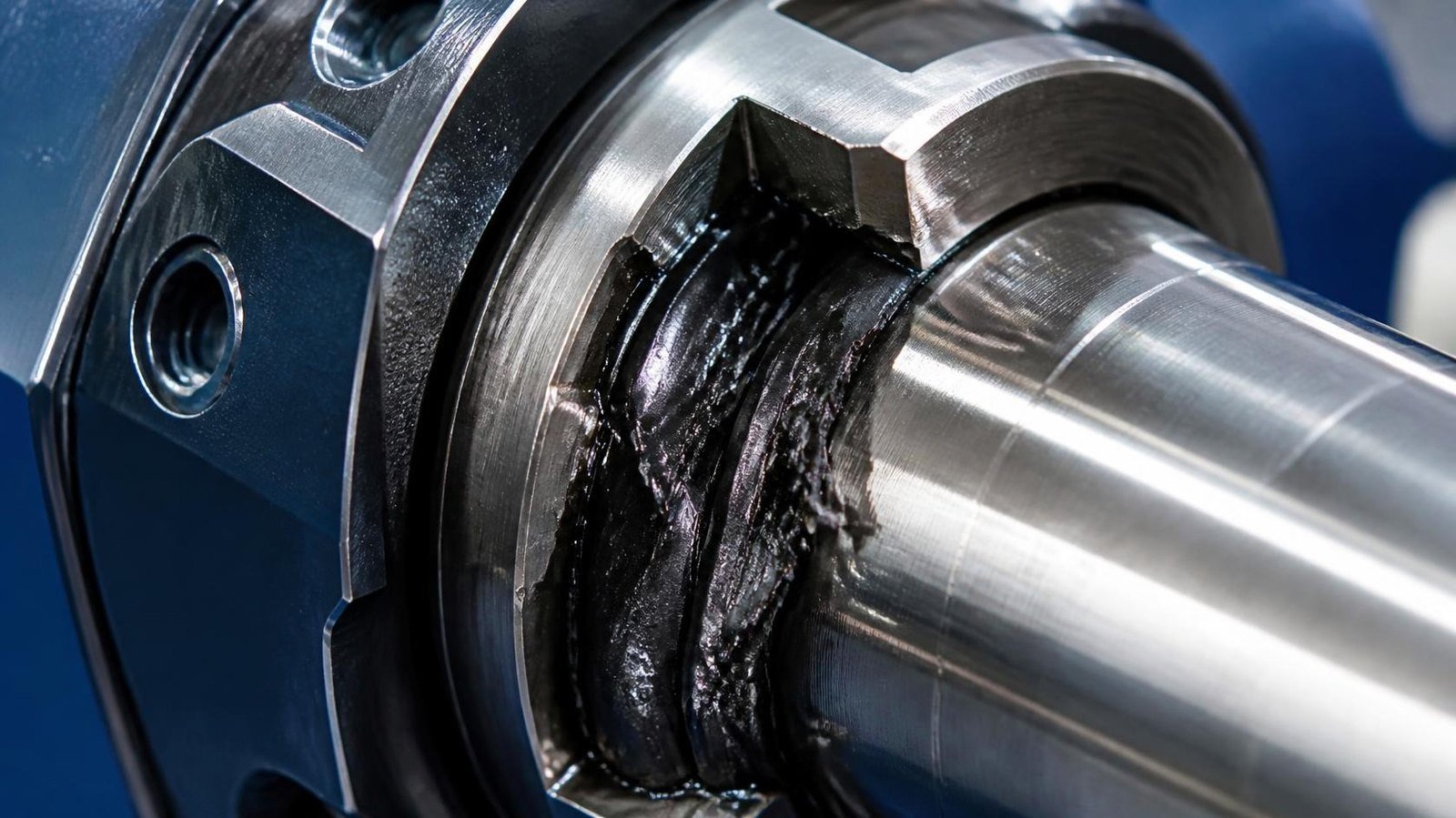

リテーナーは、シールギャップ側のOリングを支える役割を果たします。破損箇所、圧力の方向、溝の寸法から、Oリングが押し出されていないかを確認し、組み付け方法を再確認してください。以下の6つの設置事例について、旧部品の写真や資料をご提供ください。

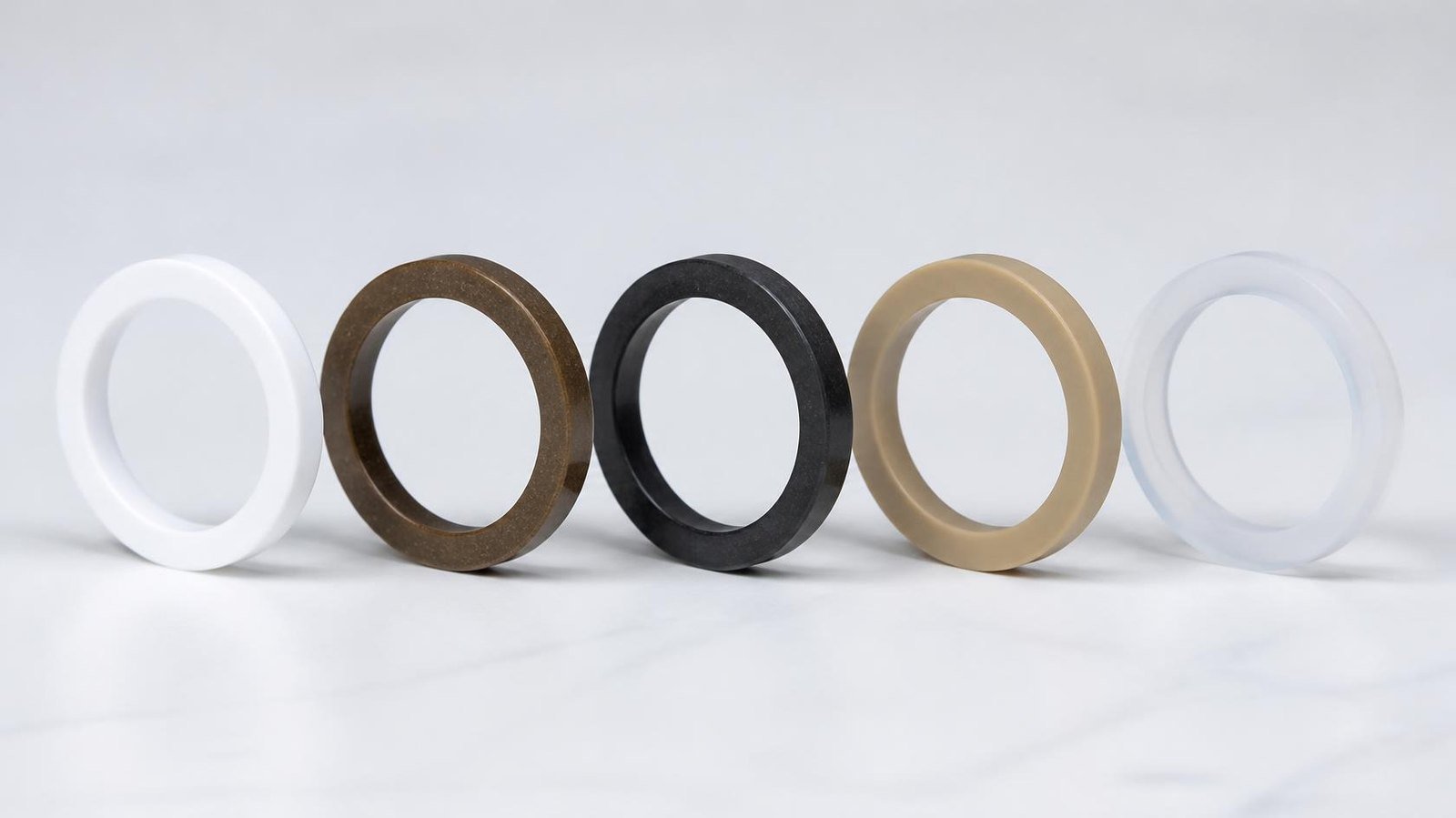

止め輪の材料については、Oリング、圧力、クリアランス、媒体、および温度と併せて評価する必要があります。以下に検討可能な材料の候補を列挙します。具体的な材質、充填配合、寸法、および供給状況については、図面および使用条件に基づいて確認してください。
PTFE／充填PTFE
一般的な止め輪の材質の選定基準。圧力、摩耗、および媒体の条件に基づいて充填配合を検討し、組み立て方法と寸法を確認する。
覗き見
高い剛性および寸法安定性が求められる場合に検討してください。実際の適用条件については、媒体、温度、および嵌合クリアランスを確認する必要があります。
PCTFE
低浸透圧および寸法条件に基づいて評価することは可能ですが、使用条件および供給仕様を確認する必要があります。
PVDF
媒体との適合性や加工寸法に基づいて評価し、実際の温度・圧力および応力条件に合わせて材料を選定する必要があります。
PIなどのエンジニアリングプラスチック
特殊な温度や寸法条件については、他のエンジニアリングプラスチックについてもご相談に応じます。グレードおよび加工の可否については、個別に確認させていただきます。

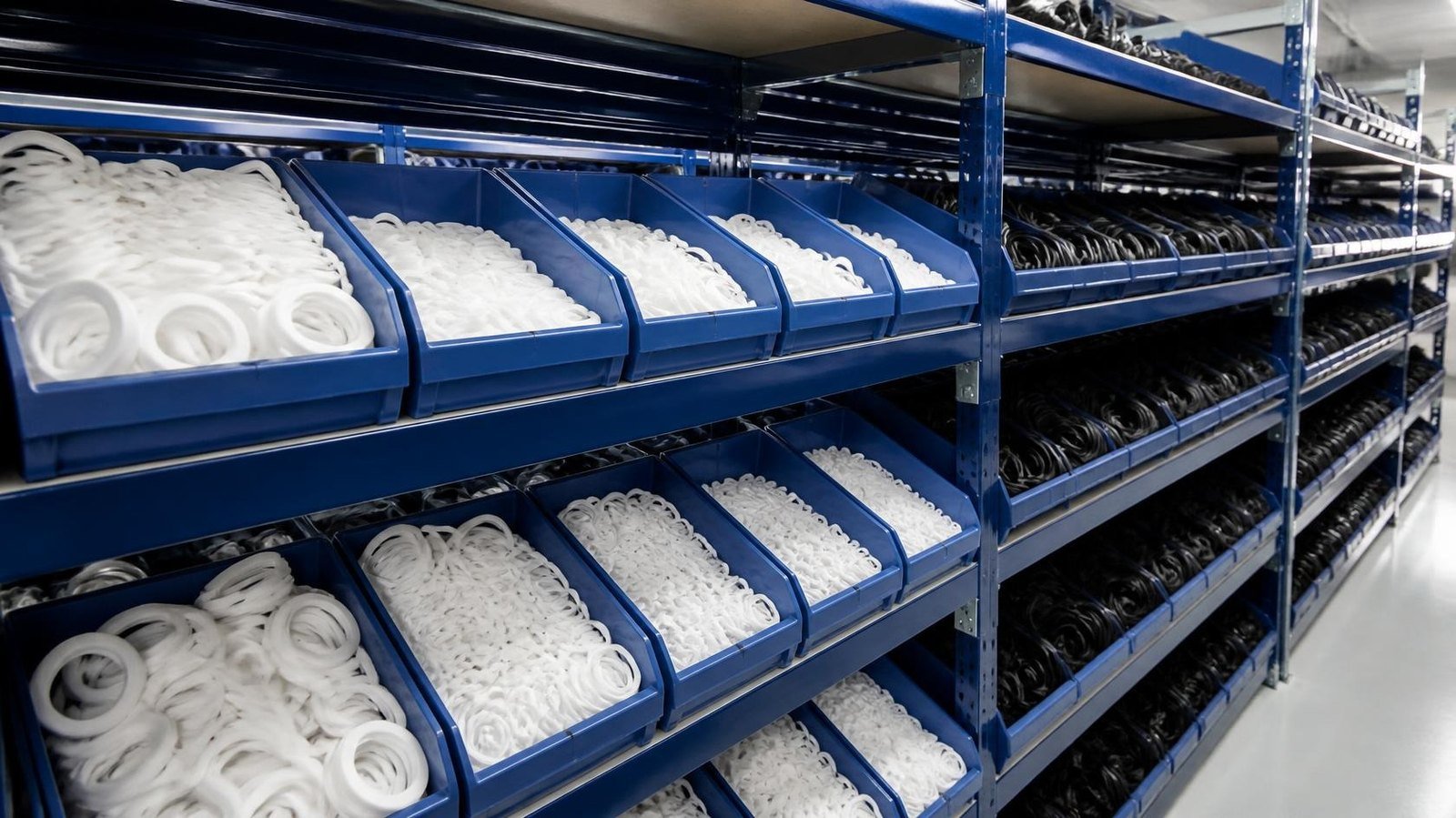

材料の規格および供給の確認
PTFE充填配合については、他のエンジニアリングプラスチックと同様に、供給グレード、加工可能な寸法、および組み立て方法を照合し、納入可能な仕様を確認する必要があります。
旧部品の写真があれば作業を開始できます。図面や使用条件は、判明している範囲で随時追加していけば結構です。まず、確認が必要な寸法と荷重の方向を明記してください。
01資料の予備評価
初期診断で特定された損傷箇所、および確認が必要な写真と寸法について
02仕様の確認
Oリング、溝、および加圧方向について、まだ確認が必要な仕様を列挙する
03加工と納期
仕様と数量が確定次第、供給または加工の可否、見積もり、および納期についてご回答いたします。
04組み立てに関する議論
リング状または開口部のあるアセンブリにおいて、留意すべきスペースと方向を指摘する
05納品確認

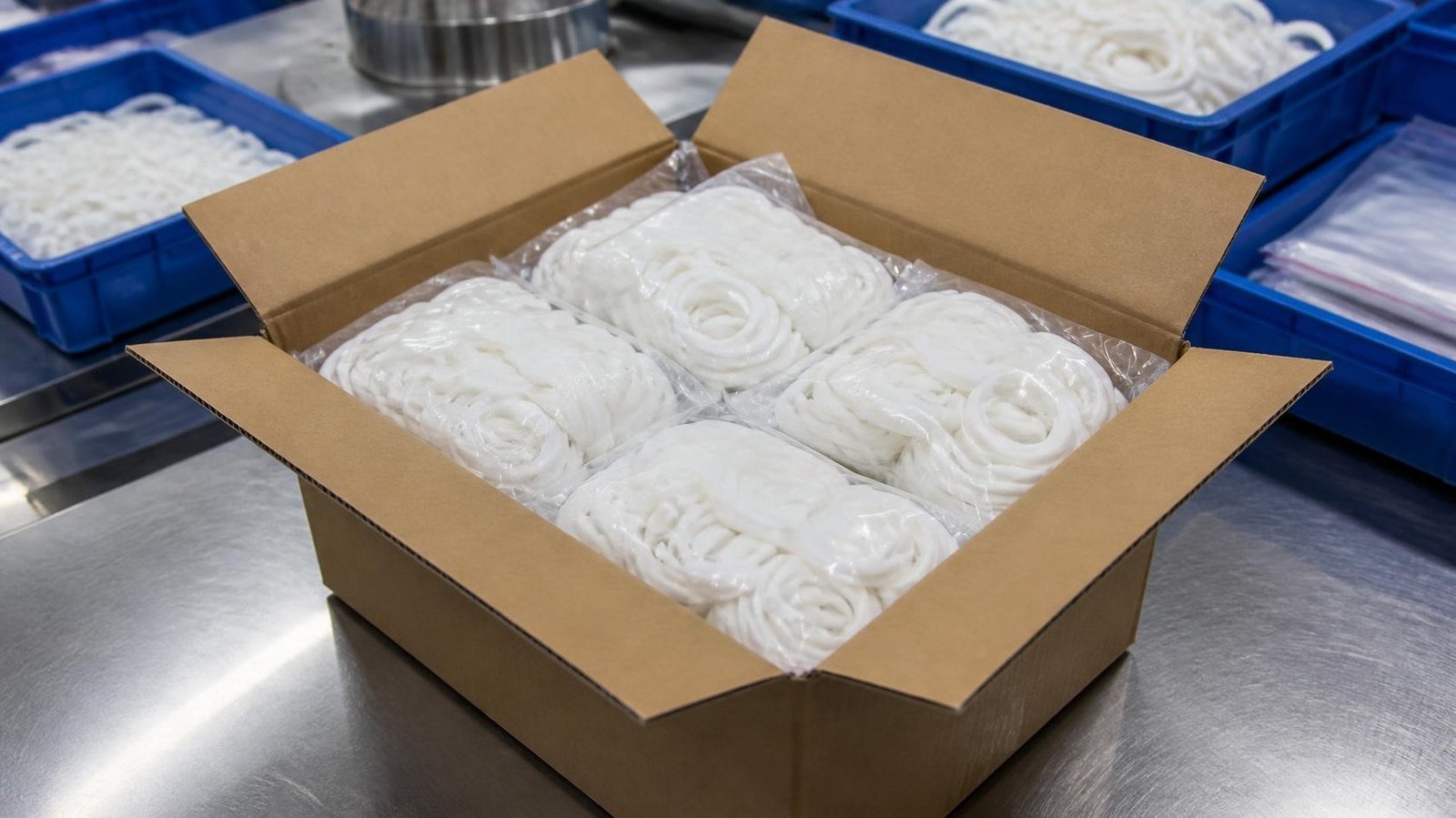

注文確認時に提供可能な寸法検査および材料関連書類の項目
まずは既存の部品の写真から始め、補修が必要な寸法や検討可能な仕様を確認します。仕様がすべて揃った後、見積もりと納期を確認します。
